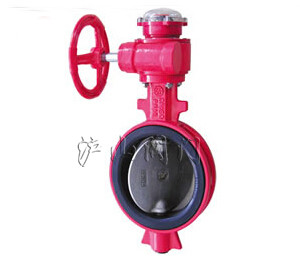

產品名稱：	信號蝶閥	產品型號：	XD71X-10X、D371X-10
驅動方式：	手動、蝸輪	連接形式：	對夾
結構形式：	中心垂直板	密封材料：	橡膠
壓力范圍：	1.0MPa	公稱通徑：	DN50-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

XD71X-10信號蝶閥介紹

一、XD71X-10信號蝶閥產品概述

信號蝶閥由手動蝶閥與回信器（機械式或接近式）組成，主要應用在手動操作時，遠距離開關信號需要反饋到計算機顯示場合。

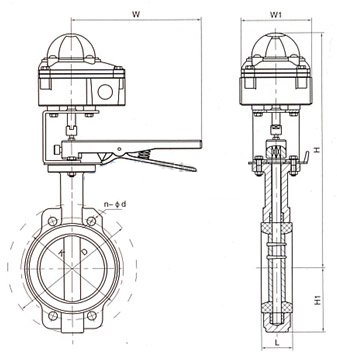

二、XD71X-10信號蝶閥主要外形和連接尺寸

XD71X-10
通徑	L	D	K	n-Фd	H	H1	W	W1
50	43	165	125	4-Ф18	80	320	266	90
65	46	185	145	4-Ф18	89	330	266	90
80	46	200	160	8-Ф18	95	340	266	90
100	52	220	180	8-Ф18	114	360	266	90
125	56	250	210	8-Ф18	127	380	266	90
150	56	285	240	8-Ф22	139	390	266	90
200	60	340	295	8-Ф22	175	525	125	90
250	68	395	350	12-Ф22	203	555	125	90
300	78	445	400	12-Ф22	242	610	190	90

注：≥DN200蝸輪傳動，型號為XD371X
