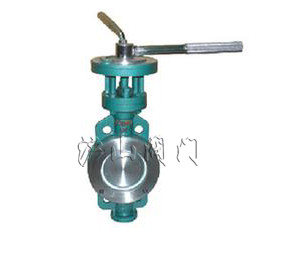

Dt73對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統氣動蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的佳裝置。
二、DT73對夾式彈性硬密封蝶閥特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
三、DT73對夾式彈性硬密封蝶閥采用標準
設計標準：GB/T 12238-1989 法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000; 結構長度：GB/T12221-1989 壓力試驗：GB/T 13927-1992
四、DT73對夾式彈性硬密封蝶閥主要技術參數
|
公稱通徑
|
DN
|
50～150
|
|
公稱壓力
|
PN
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度實驗
|
1.5
|
2.4
|
3.75
|
|
密封實驗
|
1.1
|
1.76
|
2.75
|
|
氣密封實驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等
|
|
適用溫度
|
-40℃～600℃
|
五、DT73對夾式彈性硬密封蝶閥主要零件材質
|
零件名稱
|
材質
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
注：Dt-代表彈性密封結構。

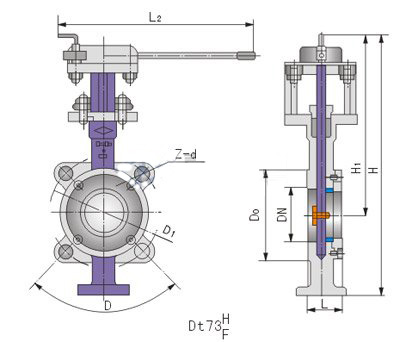

六、DT73對夾式彈性硬密封蝶閥主要外形和連接尺寸
|
產品名稱
|
公稱通徑
|
結構長度（標準值
|
外形尺寸（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
|
1.0MPa
|
1.6 MPa
|
2.5 MPa
|
Dt73H/F-(10.16.25)
C.P.R.V系列
對夾式彈性密封
蝶閥
|
mm
|
inch
|
L
|
L2
|
H
|
H1
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
|
50
|
2
|
43
|
265
|
330
|
350
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
|
65
|
21/2
|
46
|
265
|
362
|
267
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
|
80
|
3
|
49
|
320
|
375
|
275
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
|
100
|
4
|
56
|
320
|
410
|
295
|
180
|
8-18
|
45°
|
180
|
8-18
|
45°
|
190
|
8-22
|
45°
|
|
125
|
5
|
64
|
340
|
425
|
305
|
210
|
8-18
|
45°
|
210
|
8-18
|
45°
|
220
|
8-26
|
45°
|
|
150
|
6
|
70
|
390
|
465
|
320
|
240
|
8-22
|
45°
|
240
|
8-22
|
45°
|
250
|
8-26
|
45°
|
