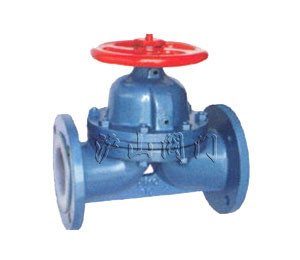

G41Fs(襯氟塑料)堰式隔膜閥


G41Fs(襯氟塑料)堰式隔膜閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 襯氟塑料堰式隔膜閥   產品型號 G41Fs
  驅動方式 手動   連接形式 法蘭
  結構形式 堰式   密封材料 氟塑料
  壓力范圍 1.6MPa   公稱通徑 DN15-DN400
  常用材質 碳鋼、不銹鋼、球墨鑄鐵   技術咨詢 021-31007323



G41Fs(襯氟塑料)堰式隔膜閥介紹



設計與制造:GB12239
結構長度:GB12221、JB1688
法蘭連接尺寸:GB4216、JB78


一、G41Fs(襯氟塑料)堰式隔膜閥用途:
G41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質。
內腔表面無襯里或覆有可供選擇的各種氟塑料,EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥適用于不同工作溫度和流體管路。適用溫度:≤85℃、≤100℃、≤120℃、≤150℃、
(可按照襯里和隔膜材料)壓力等級:0.6、1.0、1.6

二、G41Fs(襯氟塑料)堰式隔膜閥測試:
襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1
材料: 閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、氟塑料 隔膜:氟塑料
閥瓣:鑄鐵、不銹鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵


三、G41Fs(襯氟塑料)堰式隔膜閥結構特點:
隔膜閥是一種特殊形式的截斷閥
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道。使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種節制,并具有良好的耐腐蝕性。


四、G41Fs(襯氟塑料)堰式隔膜閥部件列表:
1、 閥體2、閥體襯里3、隔膜4、閥瓣5、閥蓋6、閥桿7、閥桿螺母8、手輪9、鎖緊螺母

公稱通徑 公稱壓力 工作壓力 L D D1 n-Фd f H1 H2 D0 質量
15 1.0 1.0 125 95 65 4-14 2     100 4.5
20 135 105 75 4-14 2     100 4.5
25 145 115 85 4-14 2 121 135 120 5
332 160 140 100 4-18 2 132 150 120 7
40 180 150 110 4-18 3 156 175 140 9
50 210 165 125 4-18 3 169 195 140 12.5
65 0.6 250 185 145 4-18 3 200 236 200 19
80 300 200 160 4-48 3 216 256 200 25.5
100 350 220 180 8-18 3 270 322 280 40
125 400 250 210 8-18 3 338 406 320 62
150 460 285 240 8-22 3 384 464 320 80.5
200 0.4 570 340 295 8-22 4 518 638 400 146
250 680 395 350 12-22 4 598 724 500 240
300 790 445 400 12-22 4 698 778 500 334
350 900 505 460 16-22 4 723 883 500 371
400 0.25 1000 565 515 16-25 4 868 1078 640 584
