產品名稱：	堰式搪瓷隔膜閥	產品型號：	G41C
驅動方式：	手動	連接形式：	法蘭
結構形式：	堰式	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼、鑄鐵	技術咨詢：	021-31007323

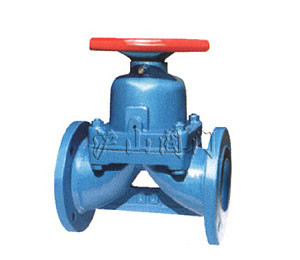

一、G41C堰式搪瓷隔膜閥介紹

          G41C堰式搪瓷隔膜閥適用于工作溫度、≤100℃的一般腐蝕性介質管路上作啟閉作用。SEG41W衛生級隔膜閥本閥專用于控制制藥、
          飲用食類介質的各類管路或設備上作啟閉及節流用。
          壓力等級：0.6
          設計與制造：GB12239
          結構長度：GB12221、JB1688
          法蘭連接尺寸：GB4216、JB78

二、G41C堰式搪瓷隔膜閥測試：

         襯里層：電火花檢測
         實驗與檢驗按GB/T13927標準
         公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1

三、G41C堰式搪瓷隔膜閥材料：

            閥體：鑄鐵 閥蓋：鑄鐵 襯里：玻璃搪瓷 隔膜：橡膠、氟塑料
           閥瓣：鑄鐵 閥桿：碳鋼 手輪：鑄鐵
           結構特點：
           1. 搪瓷表面十分光滑和具有格力金屬離子的特性。
           2. 具有良好的耐磨性和電絕緣性。
部件列表：1、 閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	H1	H2	D0	質量
15	1.0	0.6	125	95	65	4-14	105	112	100	3
20			135	105	75	4-14	116	125	100	4
25			145	115	85	4-14	123	137	120	5.5
332			160	140	100	4-18	134	152	120	7
40			180	150	110	4-18	155	175	140	9
50			210	165	125	4-18	171	197	140	12
65			250	185	145	4-18	206	240	200	19
80			300	200	160	4-48	220	260	200	26
100			350	220	180	8-18	272	324	280	39
125			400	250	210	8-18	338	406	280	63
150			460	285	240	8-23	380	460	320	86
200		0.4	570	340	295	8-23	506	626	400	142
250			680	395	350	12-23	590	726	500	261
