設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

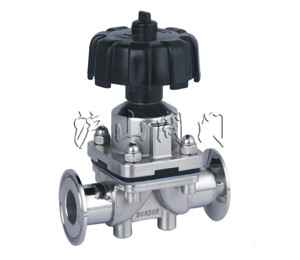

一、GM高真空隔膜閥用途：
英標氣動襯膠襯氟隔膜閥是真空系統中，供切斷或接通氣流之用。基中，連接管焊接式更溴化鋰制冷設備中的理想配件。
適用溫度：NBR -25~100℃ FKM? -30~150℃
適用介質：空氣及非腐蝕性氣體
適用范圍：105~1.3×10-4
漏率：6.7×10-4
二、GM高真空隔膜閥材料：
閥體：碳鋼、不銹鋼
隔膜：丁晴橡膠、氟橡膠
閥桿：不銹鋼
三、GM高真空隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

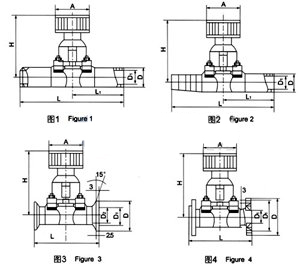

四、GM高真空隔膜閥 I 型連接管焊接
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
?GM-10C-H（I）
|
10
|
19
|
80
|
55
|
240
|
120
|
|
GM-25C-H（I）
|
25
|
32
|
105
|
80
|
240
|
120
|
|
GM-40C-H
|
40
|
45
|
133
|
100
|
240
|
120
|
|
GM-50C-H
|
50
|
57
|
157
|
100
|
240
|
120
|
|
GM-10D-H（I）
|
10
|
19
|
77．5
|
50
|
150
|
150
|
|
GM-25D-H（I）
|
25
|
32
|
105
|
60
|
75
|
75
|
五、GM高真空隔膜閥 II 型連接管焊接
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-H（II）
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H（II）
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM-10D-H（II）
|
10
|
19
|
77．5
|
50
|
150
|
75
|
|
GM-25D-H（II）
|
25
|
32
|
105
|
66
|
175
|
75
|
六、GM高真空隔膜閥 III 型連接管焊接
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-KF
|
10
|
30
|
12．2
|
80
|
55
|
75
|
|
GM-25C-KF
|
25
|
40
|
26．2
|
105
|
80
|
120
|
|
GM-40C-KF
|
40
|
50
|
41．2
|
133
|
100
|
120
|
七、GM高真空隔膜閥 IIII 型連接管焊接
|
型號
|
DN
|
D
|
H
|
A
|
L
|
L1
|
n-φc
|
|
GM-10C
|
10
|
46
|
36
|
80
|
55
|
75
|
4-φ6
|
|
GM-25C
|
25
|
70
|
55
|
105
|
80
|
120
|
4-φ7
|
|
GM-40C
|
40
|
100
|
80
|
133
|
100
|
150
|
4-φ9
|
|
GM-50C
|
50
|
110
|
90
|
157
|
100
|
180
|
4-φ9
|
