設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

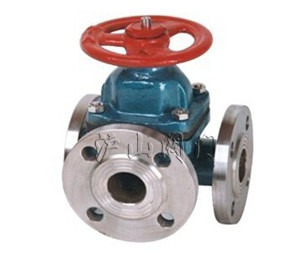

二、G49W(無襯里)三通隔膜閥用途：
G49W(無襯里)三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，直流式襯膠隔膜閥適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
三、G49W(無襯里)三通隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、G49W(無襯里)三通隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、G49W(無襯里)三通隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
六、G49W(無襯里)三通隔膜閥主要尺寸及重量:
|
DN
mm
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
質量
|
|
25
|
1．0
|
1．0
|
160
|
96
|
115
|
85
|
4-14
|
108
|
120
|
66
|
5．5
|
|
32
|
180
|
118
|
135
|
100
|
4-18
|
138
|
157
|
96
|
8．5
|
|
40
|
200
|
135
|
145
|
110
|
4-18
|
147
|
167
|
96
|
12．5
|
|
50
|
230
|
150
|
160
|
125
|
4-18
|
167
|
192
|
96
|
17
|
|
65
|
290
|
182
|
180
|
145
|
4-18
|
194
|
229
|
165
|
24．5
|
|
80
|
310
|
210
|
195
|
160
|
4-18
|
212
|
252
|
230
|
33．5
|
