產品名稱：	手動管夾閥	產品型號：	GJ(6,9)41X
驅動方式：	手動	連接形式：	法蘭
適用溫度：	≤85℃	密封材料：	橡膠
壓力范圍：	0.6MPa	公稱通徑：	DN25-DN350
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

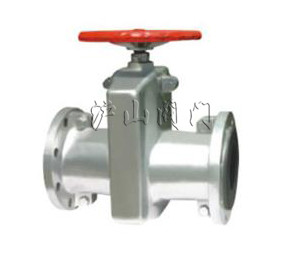

GJ(6,9)41X手動管夾閥介紹

一、GJ41X、GJ641X、GJ941X手動、氣動、電動管夾閥

手動管夾閥設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78、GB4216

二、GJ(6,9)41X手動管夾閥用途

電動管夾閥的特性是以柔克剛，故具有良好的耐磨性和耐腐腐蝕性能。
適用溫度：≤85℃
適用介質：礦漿、磨料、干濕型粉塵類
壓力等級：0.6
測試：測試：襯里層：電火花檢測 實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
材料：閥體：鋁合金、鑄鐵 套管：橡膠 閥桿：鑄銅、碳鋼 拉桿：碳鋼 壓桿：鋁合金
手輪：鑄鐵 托架：球墨鑄鐵
部件列表：1、下閥體2、上閥體3、套管 4、閥桿 5、拉桿 6、壓桿7、手輪 8、 托架

DN	公稱壓力	工作壓力	GJ41X-6L									GJ941X-6L
			L	L1	L0	D	D1	n-Фd	D0	H	質量	H	型號	A	B	D0	Kw	質量
25	0.6	0.6	160	124	31	115	85	4-14	120	137	3		ZA5-14	443	133		0.12	3
32			165	145	40	*140	100	4-18	140	174	4.5							4.5
40			190	157	50	*150	110	4-18	140	186	5.5							5.5
50			210	160	60	160	125	4-18	160	205	7.5		ZA10-18	552	425	305	0.25	7.5
65			270	199	74	180	145	4-18	160	238	10.5		ZA15-15	552	425	305	0.37	10.5
80			300	222	88	195	160	4-18	200	241	15.5		ZA30-18	552	425	305	0.75	15.5
100			350	250	106	215	180	8-18	240	301	20		ZA30-18	552	425	305	0.75	20
125			430	318	134	245	210	8-18	280	360	32.5							32.5
150			500	350	158	280	240	8-23	320	348	48	1000						48
200		0.4	650	446	206	335	295	8-23	560	430	85	1174	ZA45-18	766	390	305	1.1	102
250			800	516	256	*395	350	12-23	560	540
300			950	562	304	*445	400	12-23	620	741
350			1100			500	460	16-23

注：1.帶*者法蘭標準為GB4216(PN1.0MPa)
2.表中電動裝置為天二通ZA型，是本廠基型產品，同時可按用戶要求配置。
