產品名稱：
|
J13W內螺紋針型閥
|
產品型號：
|
J13W
|
|
驅動方式：
|
手動
|
連接形式：
|
內螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼、碳鋼
|
|
壓力范圍：
|
16.0～32.0MPa
|
公稱通徑：
|
DN6-DN32
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|

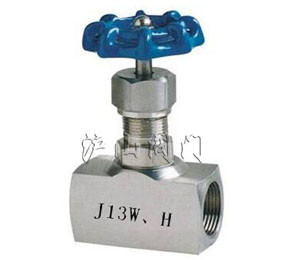

一、J13W針型閥介紹
J13W內螺紋針型閥采用鍛管連接和螺紋連接，適用燃?xì)庠O(shè)備容器連接壓力表測量配套等其它燃?xì)夤苈飞稀Ｃ芊庑粤己茫褂脡勖L(zhǎng)，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。主要零件材料：碳鋼、不銹鋼
二、J13W針型閥連接形式：
法蘭針型閥內螺紋連接；承插焊連接
三、J13W針型閥結構形式：
四、J13W針型閥應用規范：
1、設計制造：GB/T 12224-1989 JB/T 7747-1995
2、連接形式：內螺紋連接；承插焊連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
五、J13W針型閥性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
32
|
|
殼體實驗
|
48
|
|
密封試驗
|
35.2
|
|
氣壓試驗
|
19.2
|
|
適用溫度
|
≤425℃
|
|
適用介質
|
水、蒸汽、油品等
|
六、J13W針型閥主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
J13W-320
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J13W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
七、J13W針型閥主要外形尺寸：
|
規格
|
G
|
L
|
H
|
Do
|
重量
|
|
DN6
|
1/4
|
60
|
90
|
63
|
0.65
|
|
DN10
|
3/8
|
60
|
92
|
63
|
0.65
|
|
DN15
|
1/2
|
65
|
98
|
63
|
0.8
|
|
DN20
|
3/4
|
80
|
110
|
78
|
1.0
|
|
DN25
|
1″
|
90
|
125
|
100
|
1.8
|
|
DN32
|
11/2
|
128
|
180
|
140
|
5.0
|
