產品名稱：	三通卡套旋塞閥	產品型號：	T型
驅動方式：	手動	連接形式：	卡套
結構形式：	三通	密封材料：	橡膠
壓力范圍：	150～600Lb	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

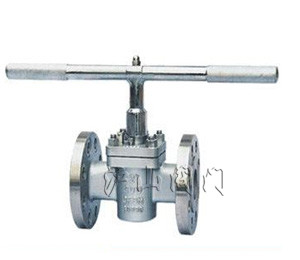

一、T型三通卡套旋塞閥介紹

二、T型三通卡套旋塞閥主要外形尺寸及連接尺寸

DN	L	d1	d2	d3	b	f	H1	H2	c	N-ФZ
150Lb
1/2	108	35	60.5	89	11	2	68	150	300	4-15
3/4	117	43	70	98	11	2	73	155	300	4-15
1	127	51	79.5	108	12	2	80	160	300	4-15
11/4	140	64	89	117	13	2	85	180	350	4-15
11/2	165	73	98.5	127	15	2	95	190	400	4-15
2	178	92	120.5	152	16	2	110	200	500	4-19
21/2	190	105	139.5	178	18	2	125	220	500	4-19
3	203	127	152.5	190	19	2	130	230	500	4-19
4	229	157	190.5	229	24	2	155	380	/	8-19
5	254	186	216	254	24	2	175	460	/	8-22
6	267	216	241.5	279	26	2	185	520	/	8-22
8	292	270	298.5	343	29	2	225	580	/	8-22
10	330	324	362	406	31	2	260	620	/	12-25
12	356	381	432	483	32	2	300	680	/	12-25
300Lb
1/2	140	35	66.5	95	15	2	75	150	300	4-15
3/4	152	43	82.5	117	16	2	91	155	300	4-19
1	165	51	89	124	18	2	95	160	300	4-19
11/4	178	64	98.5	133	19	2	100	180	350	4-19
11/2	190	73	114.5	156	21	2	120	190	400	4-22
2	216	92	127	165	23	2	125	200	500	8-19
21/2	241	105	149	190	26	2	140	220	500	8-22
3	283	127	168.5	210	29	2	155	230	500	8-22
4	305	157	200	254	32	2	185	380	/	8-22
5	381	186	235	279	35	2	200	460	/	8-22
6	403	216	270	318	37	2	220	520	/	12-22
8	419	270	330	381	42	2	257	580	/	12-25
10	457	324	387.5	445	48	2	300	620	/	16-25
12	502	381	451	521	51	2	340	680	/	16-25
600Lb
1/2	165	35	66.5	95	22	7	82	150	300	4-15
3/4	190	43	82.5	118	23	7	98	155	300	4-19
1	216	51	89	124	25	7	102	160	300	4-19
11/4	229	64	98.5	133	28	7	108	180	350	4-19
11/2	241	73	114.5	156	30	7	128	190	400	4-22
2	292	92	127	165	33	7	135	200	500	8-19
21/2	330	105	149	190	36	7	155	220	500	8-22
3	356	127	168	210	39	7	165	230	500	8-22
4	432	157	216	273	45	7	208	380	/	8-25
5	508	186	266.5	330	52	7	245	460	/	8-29
6	559	216	292	356	55	7	265	520	/	12-29
8	660	270	349	419	63	7	300	580	/	12-32
10	787	324	432	508	71	7	355	620	/	16-35
12	838	381	489	559	74	7	390	680	/	20-35

相關產品：

彈性座封偏心旋塞閥	偏心半球面襯膠旋塞閥	單(雙)沖洗旋塞閥
X13H、X14H三通壓力表旋塞閥	L型三通卡套旋塞閥	T型三通卡套旋塞閥
油密封旋塞閥	X447W正齒輪傳動油密封式旋塞閥	國標法蘭卡套旋塞閥
X13W二通內螺紋旋塞閥	X43W二通法蘭式旋塞閥	BX44W三通保溫旋塞閥
BX43W二通保溫旋塞閥	X44W三通旋塞閥	X14W三通內螺紋旋塞閥
美標承插焊式卡套旋塞閥	美標法蘭卡套旋塞閥	德標法蘭卡套旋塞閥

上一個產品：德標法蘭卡套旋塞閥

下一個產品：L型三通卡套旋塞閥

專業制造、專業服務，滬山為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是滬山永恒的主題。滬山嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 滬山產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高滬山的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-33321522，或來電咨詢 021-31007323。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
