快速排污閥是由閘門演變而來的，利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。力矩小，操作簡便，易實現快速啟閉。
快速排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動，排污閥pn≤20mpa高壓鍋爐的定期排污，可以五個通道同時排污，也可以一個通道排污，也有自動排氣閥功能。
二、Z44H、P48H快速排污閥結構簡述
1.閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。
2.采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。
3.介質由支管流入向下排污。
4.閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長。
三、Z44H、P48H快速排污閥安裝說明
1. 多通排污閥必須垂直安裝在水平管道上。
2. 將管道清洗干凈后，才可安裝閥門。
1.逆時針轉動手輪閥桿帶動閥芯逐漸上移，密封面脫開，閥芯上的導流座逐漸移出閥座內孔，形成窄縫間隙，介質通過閥座上的對稱節流孔進入閥座內部，少量介質可通過窄縫流出，逐漸降低系統壓力。
2.繼續逆時針轉動手輪，閥芯向上運動，導流座上的節流孔移出閥座內腔，較多的介質通過導流座和閥套節流后順利排出。
3.繼續逆時針轉動手輪，閥芯向上移至全開位置，此時，介質壓力大大降低，大量雜質可直接從閥套節流孔處排出，并在倒置的密封座處形成渦流，不斷清潔密封面，防止雜質粘附在密封面上。
閥門關閉過程：
4.順時針轉動閥門，閥桿帶動閥芯下移，此時排污已結束，系統壓力較低，閥套上的節流孔面積逐漸減小，導向套靠近閥座，并改變介質流向，介質經節流后以一定速度通過閥芯和閥做密封面，逐漸加強對密封面的清潔力度。
5.繼續轉動手輪，閥芯上的導流座進入閥座內孔，形成窄縫節流，由于排污接近結束，介質中雜質已經較少，導向套和閥座間的窄縫阻止了殘存的微小雜質流入密封面，介質通過窄縫快速流出，徹底清掃密封面，保證密封副接觸時達到零泄漏。
6.繼續轉動手輪，閥芯和密封座接觸。實現密封。
排污閥標準，排污閥尺寸，排污閥作用，排污閥原理;排污閥閥體與閥蓋采用夾箍式連接,排污閥結構緊湊, 排污閥拆卸方便,排污閥便于安裝,排污閥支管為焊接連接。排污閥采用壓力自緊式密封結構,排污閥密封圈由成型的石棉盤根制成,排污閥介質壓力越高、密封性越好。排污閥介質由支管流入向下排污。排污閥閥瓣為活塞式結構并進行滲硼處理。排污閥耐腐蝕抗沖蝕使用壽命長。
四、Z44快速排污閥特點

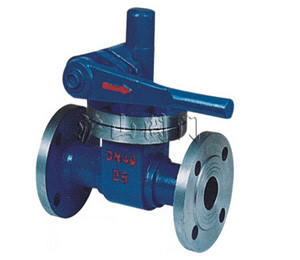

Z44H、P48H快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。Z44H排污閥不僅結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉。
五、Z44H、P48H快速排污閥主要性能規范
|
型 號
|
公稱壓力
|
試驗壓力Ps（MPa）
|
適用介質
|
適用介質（℃）
|
|
Z/P44 48H-16C
|
1.6
|
2.4
|
1.8
|
水、蒸汽
|
≤250
|
|
Z/P44 48H-16
|
|
|
|
|
|
|
Z/P44 48H-25C
|
2.5
|
3.8
|
2.8
|
|
|
|
Z/P44 48H-25
|
|
|
|
|
≤425
|
|
Z/P44 48H-40C
|
4.0
|
6.0
|
4.4
|
|
|
|
Z/P44 48H-40
|
|
|
|
|
≤250
|
六、Z44H、P48H快速排污閥主要零件材料
|
零件名稱
|
閥體、閥蓋
|
閥座、閘板
|
閥 桿
|
齒輪軸
|
填 料
|
墊 片
|
扳 手
|
|
Z/P44 48H-16C Z/P44 48H-25 Z/P44 48H-40
|
鑄鋼
|
鉻不銹鋼
|
鉻不銹鋼
|
鉻不銹鋼
|
油浸石墨 石棉盤根
|
橡膠石 棉板
|
球墨 鑄鐵
|
七、Z44H、P48H快速排污閥主要尺寸及重量
|
公稱壓力 PN（MPa）
|
公稱通徑 DN（mm）
|
|
重量
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
ZΦd
|
H
|
LO
|
|
|
1.6
|
25
|
160
|
115
|
85
|
65
|
-
|
14
|
4-Φ14
|
160
|
180
|
10
|
|
32
|
200
|
135
|
100
|
78
|
-
|
16
|
4-Φ18
|
180
|
200
|
11
|
|
40
|
230
|
145
|
110
|
85
|
-
|
16
|
4-Φ18
|
220
|
220
|
16
|
|
50
|
250
|
160
|
125
|
100
|
-
|
16
|
4-Φ18
|
230
|
240
|
20
|
|
65
|
265
|
180
|
145
|
120
|
-
|
18
|
4-Φ18
|
250
|
280
|
28
|
|
80
|
280
|
195
|
160
|
135
|
-
|
20
|
8-Φ18
|
280
|
350
|
38
|
|
2.5
|
25
|
160
|
115
|
85
|
65
|
-
|
16
|
4-Φ14
|
160
|
180
|
10
|
|
32
|
200
|
135
|
100
|
78
|
-
|
18
|
4-Φ18
|
180
|
200
|
11
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
4-Φ18
|
220
|
220
|
16
|
|
50
|
250
|
160
|
125
|
100
|
-
|
20
|
4-Φ18
|
230
|
240
|
20
|
|
65
|
265
|
180
|
145
|
120
|
-
|
22
|
8-Φ18
|
250
|
280
|
28
|
|
80
|
280
|
195
|
160
|
135
|
-
|
22
|
8-Φ18
|
280
|
350
|
38
|
|
4.0
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
160
|
180
|
10
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
180
|
200
|
11
|
|
40
|
230
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
220
|
220
|
16
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
230
|
240
|
20
|
|
65
|
265
|
180
|
145
|
125
|
110
|
22
|
8-Φ18
|
250
|
280
|
28
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
280
|
350
|
38
|
