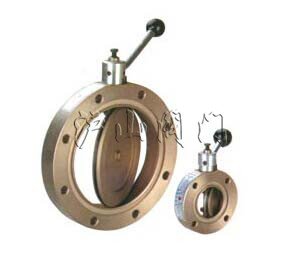

產品名稱：	高真空蝶閥	產品型號：	GI系列
驅動方式：	手動	連接形式：	法蘭
適用行業：	輕紡、食品、泡塑	密封材料：	橡膠
介質溫度：	-25～80度	公稱通徑：	DN32-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

GI系列高真空蝶閥介紹

　　GI系列高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。



一、GI系列高真空蝶閥主要性能規范

公稱通徑	32	40	50	65	80	100	125	150	200	250	300
適用范圍	1.33X0-4～1.02X05
介質溫度	-25～80
連接法蘭	JB/T919 GB/6070
漏氣速率	≤1.33X0-4
流導（分子流）	25	48	97	178	260	546	938	1328	2611	3962	6159

二、GI系列高真空蝶產品特點

　GI系列高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。


三、GI系列高真空蝶結構與工作原理

　GI系列高真空蝶閥，是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通高溫電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。


四、GI系列高真空蝶采用標準

設計制造	連接法蘭	檢驗與試驗
JB/T4079 91	JB/T919 GB/T6070	JB/T1079 JB/T6446

五、GI系列高真空蝶閥主要零件

零件名稱	閥體和蝶板	構件	密封墊（閥體、蝶板）
材料	碳素鋼（鍍鎳）	2Cr13	丁腈橡膠
	不銹鋼	不銹鋼	丁腈橡膠/氟橡膠

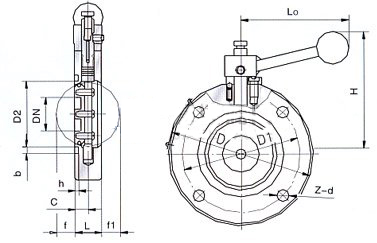

六、GI系列高真空蝶閥主要尺寸及和重量

型號	公稱通徑	主要尺寸												重量
		D	L	LO≈	H≈	D1	Z-d	D2	b	h	f≈	f1≈	c≈
Gl-32	32	78	22	82	76	64	4-7	36	5.3	3	5.8	5.8	11	0.74
Gl-40	40	85	22	82	80	70	4-7	44	5.3	3	9.6	9.6	11	0.86
Gl-50	50	100	22	95	98	90	4-9	55	5.3	3	14.5	14.5	11	1.35
Gl-80	80	145	30	132	153	125	4-9	85	5.3	3	25.5	25.5	15	3.19
Gl-100	100	170	30	132	165	145	4-12	105	5.3	3	35.4	35.4	15	3.9
Gl-150	150	220	35	167	200	195	8-12	156	8	4.5	57.8	57.8	17.5	6.67
Gl-200	200	275	40	232	295	250	8-12	208	8	4.5	80.5	80.5	20	10.85
Gl-250	250	330	45	269	292	300	8-12	258	8	4.5	103	103	22.5	16.1
Gl-300	300	380	55	358	368	350	8-14	308	8	4.5	123	123	27.5	23.7
