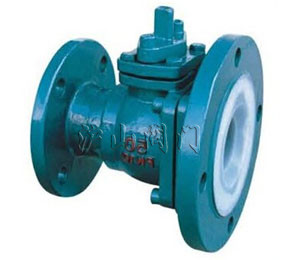

QF41Fs放料球閥


QF41Fs放料球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



產品名稱 QF41Fs放料球閥   產品型號 QF41Fs-16C
  驅動方式 手動   連接形式 法蘭
  結構形式 浮動球球閥   密封結構 PTFE
  壓力范圍 0.6~1.6MPa   公稱通徑 DN40-DN150
  常用材質 鑄鐵、碳鋼   技術咨詢 021-31007323


一、QF41Fs放料球閥介紹

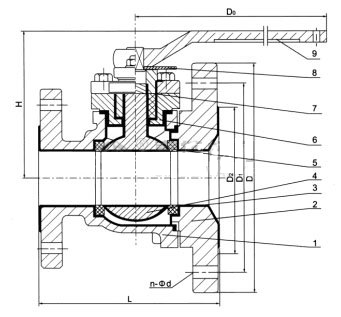

QF41Fs放料球閥結構圖

放料球閥它具有相同的旋轉90度的動作,不同的是旋塞體是球體,有圓形通孔或通道通過其軸線。放料球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。放料球閥適宜做開關、切斷閥使用,但近來的發展已將放料球閥設計成使它具有節流和控制流量之用,如V型球閥

二、QF41Fs放料球閥主要特點

放料球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。球閥閥體可以是整體的,也可以是組合式的。

設計與制造:GB12237
結構長度:GB12221
法蘭連接尺寸:JB78

三、QF41Fs放料球閥用途

本閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:0.6、1.0、1.6

四、QF41Fs放料球閥測試

襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1 低壓密封:0.4~0.7MPa

五、QF41Fs放料球閥材料

閥體:鑄鐵、碳鋼 端蓋:鑄鐵、碳鋼 襯里:FEP 密封圈:PTFE
球體:碳鋼完全包覆氟塑料 填料:PTFE 手柄:碳鋼

六、QF41Fs放料球閥部件列表

1、閥體、2、端蓋3、襯里4、球閥板5、四氟圈6、填料函7、壓子8、定位板9、手柄
公稱通徑 L D D1 D2 n-Фd H D0
0.6 1.6 0.6 1.6 0.6 1.6 0.6 1.6
40/65 130 145/160 145/180 110/130 110/145 85/110 85/120 4-18/4-14 4-18/4-18 110 200
50/80 160 160/185 160/195 125/150 125/160 100/125 100/135 4-18/4-18 4-18/8-18 130 250
50/100 160 160/205 160/215 125/170 125/180 100/145 100/155 4-18/4-18 4-18/8-18 130 250
50/125 160 160/235 160/245 125/200 125/210 100/175 100/185 4-18/8-18 4-18/8-18 130 250
80/125 200 195/235 195/245 160/200 160/210 135/175 135/185 4-18/8-18 4-18/8-18 184 400
80/150 200 195/260 195/280 160/225 160/240 135/200 135/210 4-18/8-18 4-18/8-23 184 400
