產品名稱：
|

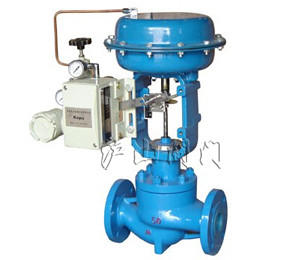

HCP平衡籠式單座調節閥
|
產品型號：
|
HCP
|
|
驅動方式：
|
手動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
籠式單座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN50-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、HCP平衡籠式單座調節閥概述
HCP系列平衡籠式單座調節閥是專門設計用于氣體、蒸汽和水、及其它非腐蝕性液體工況。平衡籠式設計容許DBOY系列配備小巧、緊湊，經濟的執行機構，對抗高達100kg/cm2〔430℃〕的壓降〔閥體壓力/溫度曲線和執行機構限制〕。
一、HCP平衡籠式單座調節閥技術指標
閥門口徑∶2 - 12"
Cv值范圍∶26 -1240
壓力等級∶ANSI CL 150 - 600 , DIN PN10 - 100
端部連接∶BWE,SWE, RF,RTJ, THD
閥體材質∶鑄鐵,WCB,WC9,CF8M
三、HCP平衡籠式單座調節閥主要技術參數
|
閥體型式
|
直通籠式單座鑄造球型閥
|
|
公稱通徑
|
32、40、50、65、80、100、125、150、200、250、300、350mm
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接標準
|
嵌接焊SW(32~50mm)；對接焊BW(65~350mm)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
伸長II型
|
-100～-45℃
|
|
伸長III型
|
-196～-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
四、HCP平衡籠式單座調節閥閥內件
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
金屬閥座
|
等百分比特性(%)和線性特性(L)
|
|
軟閥座
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
五、HCP平衡籠式單座調節閥執行機構
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa
|
|
供氣壓力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
六、HCP平衡籠式單座調節閥主要性能指標
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
軟閥座
|
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50:1
|
七、HCP平衡籠式單座調節閥Cv值和行程高容量閥芯(%C、LC、%T、LT)
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
250
|
|
閥座直徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
250
|
|
額定Cv值
|
等百分比特性
|
24
|
36
|
60
|
100
|
140
|
220
|
320
|
420
|
820
|
1000
|
1440
|
1900
|
|
線性特性
|
26
|
40
|
75
|
110
|
150
|
240
|
365
|
435
|
850
|
1035
|
1490
|
2000
|
|
額定行程
|
25
|
38
|
50
|
75
|
100
|
150
|
八、HCP平衡籠式單座調節閥高精度流量特性閥芯(%CF、LCF、%TF、LTF)
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
閥座直徑
|
25
|
32
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
80
|
100
|
125
|
100
|
125
|
150
|
125
|
150
|
200
|
|
額定Cv值
|
11
|
17
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
99
|
175
|
275
|
175
|
275
|
360
|
275
|
360
|
650
|
|
額定行程
|
25
|
38
|
50
|
75
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
九、HCP平衡籠式單座調節閥主要外形及連接尺寸
|
公稱通徑DN(mm)
|
32、40、50、65、80、100、125、150、200、250、300、350mm
|
|
結構長度
|
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
|
|
閥體高度
|
|
執行器高度
|
