產品名稱：
|
ZZW型自力式溫度調節閥
|
產品型號：
|
ZZW型
|
|
驅動方式：
|
自力式
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座、雙座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN15-DN250
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZZW型自力式溫度調節閥產品介紹
ZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，自力式壓力調節閥公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221—89標準。
二、ZZW型自力式溫度調節閥主要零件材料
|
閥體
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
|
閥座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波紋管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
|
溫包
|
H62
|
1Cr18Ni9Ti
|
|
毛細管
|
H62
|
1Cr18Ni9Ti
|
|
接頭
|
35
|
1Cr18Ni9Ti
|
三、ZZW型自力式溫度調節閥主要技術參數和性能指標
|
公稱通徑DN (mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
公稱壓力PN(Mpa)
|
1.6 4.0
|
|
額定流量系數（KV）
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
額定行程
|
|
6
|
8
|
10
|
14
|
20
|
35
|
|
允許大壓差(Mpa)
|
1.6
|
1.5
|
0.5
|
|
溫度調節范圍(°C)
|
0~70、50~120、100~170、150~220、200~270
|
|
調節精度（%）
|
±5
|
|
允許超載值（°C）
|
分別為上述溫度調節范圍上限加50
|
|
使用環境溫度（°C）
|
-40~+80
|
|
安裝接頭（M）
|
G1”
|
|
毛細管長度（M）
|
3、5
|
|
允許泄漏量
|
硬密封（1/h）
|
雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV）
|
|
軟密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
四、ZZW型自力式溫度調節閥公稱通徑的外形尺寸
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
法蘭端面距離(L)
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
總高度(H)
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
1100
|
1280
|
|
溫包插入深度(T)
|
235 430
|
430 630
|
1000
|
|
溫包外露高度
|
350
|
|
溫包直徑
|
25(護套直徑Φ28)
|
|
重量
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
110
|
150
|

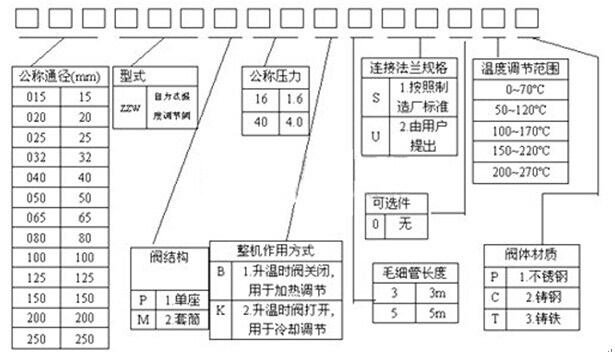

五、ZZW自力式溫度調節閥型號
