產品名稱：
|

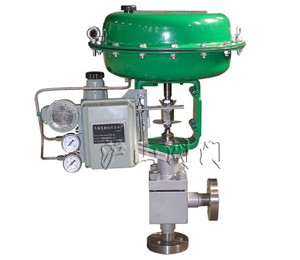

ZJHS氣動調節閥
|
產品型號：
|
ZJHS
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
套筒
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZJHS氣動調節閥概述
ZJHS氣動調節閥采用頂導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
氣動薄膜套筒調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
二、ZJHS氣動調節閥主要零件材料
閥體、閥蓋: HT200、ZG230～450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜 蓋：A3
膜 片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn2Cr13
閥桿、推桿：1Cr18Ni9Ti
襯 套：2Cr13
三、ZJHS氣動調節閥主要技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
|
膜片有效面積(Ae)
|
280
|
400
|
600
|
1000
|
|
公稱壓力PN(MPa)
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比R
|
50：1
|
|
信號范圍Pr(KPa)
|
20～100、40～200、20～60、60～100、80～240
|
|
氣源壓力PS(MPa)
|
0.14～0.4
|
|
允許泄漏量
|
硬密封：Ⅳ級、軟密封：Ⅵ級
|
|
工作溫度t(℃)
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
