產品名稱：	氣動V型調節球閥	產品型號：	ZSS HV
驅動方式：	氣動	連接形式：	法蘭
結構形式：	V型	密封材料：	腈類橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN20-DN600
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

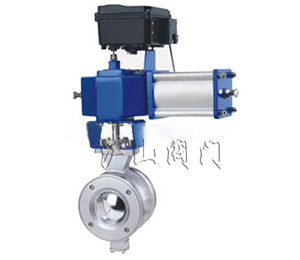

一、ZSS/HV氣動V型調節球閥介紹

 　　
      ZSS/HV氣動V型調節球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，ZSS-HVT氣動V型夾套保溫閥是一種用途廣泛高質量的調節閥。氣動V型調節球閥,氣動調節球閥,調節球閥。

二、ZSS/HV氣動V型調節球閥優點

　　ZSS/HV氣動V型活塞式調節球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。氣動V型調節球閥,氣動調節球閥,調節球閥。



三、ZSS/HV氣動V型調節球閥材料表

零件號	單臺數量	零件名稱	材料	規格	涂層（備注）
01	1	缸體	壓制鋁合金	GB1173-86 ZL106	A-B-C-D
02	2	活塞	鋁合金	GB1173-86 ZL108	-
03	2	端蓋	鋁合金	GB1173-86 ZL108	C-D
04	1	輸出軸	鍛鋼	-	鍍鎳
05	2	軸承（活塞屬）	尼龍46	-	-
06	1	軸承（齒輪軸頂部）	尼龍46	-	-
07	1	軸承（齒輪軸底部）	尼龍46	-	-
08	1	推力軸承（齒輪軸）	尼龍46	Y1Cr18Ni9	-
08a	1	推力軸承（齒輪軸）	不銹鋼	-	-
09	2	柱塞	腈類橡膠	-	-
10	2	螺栓（外部）	不銹鋼	Y1Cr18Ni9	-
10a	2	螺栓（內部）	不銹鋼	Y1Cr18Ni9	-
11	4	0型圈（螺形密封）	腈類橡膠	-	-
11a	4	墊圈	不銹鋼	Y1Cr18Ni9	-
12	4	螺母（行程調整）	不銹鋼	Y1Cr18Ni9	-
13	8	螺栓（端蓋）	不銹鋼	Y1Cr18Ni9	單臺數量為12
13a	8	墊栓（端蓋）	不銹鋼	Y1Cr18Ni9
14	2	O型圈（端蓋）	腈類橡膠	-	-
15	2	軸承（活塞頭）	尼龍46	-	-
16	2	O型圈（活塞）	腈類橡膠	-	-
17	2~12	彈簧	合金彈簧鋼	-	環氧涂層
18	1	彈性檔圈（齒輪軸）	合金彈簧鋼	-	鍍鎳
19	1	行程指示輪	尼龍	-	此兩項需根據要求供貨
20	1	螺栓/墊圈	不銹鋼	Y1Cr18Ni9
21	1	O型圈（齒輪軸頂部）	腈類橡膠	-	-
22	1	O型圈（齒輪軸底部）	腈類橡膠	-	-
24	2	導向塞	復合材料	-
