產品名稱：
|

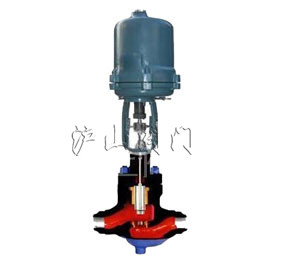

電動高壓單座調節閥
|
產品型號：
|
KHPS
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
單座
|
密封面：
|
RF、RJ
|
|
壓力范圍：
|
900-2500Lb
|
公稱通徑：
|
DN25-DN80
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動高壓單座調節閥概述
KHPS電動高壓單座調節閥是一種上導向結構的調節閥，由電動(電子式)執行機構和高壓單座閥體組成。閥體流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向部分的導向面積大�？拐裥院谩�
二、電動高壓單座調節閥主要性能
泄漏量：金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104-1976IV級;
回 差：配DKZ執行機構為1.5%;
配361L執行機構為2%;
配SKZ執行機構為1%;
配PSL執行機構為1%
基本誤差：配DKZ執行機構為±2.5%;
配361L執行機構為±2%;
配SKZ執行機構為±1.5%;
配PSL執行機構為±1%
三、電動高壓單座調節閥閥體
型 式∶單座鑄造球型閥
公稱通徑∶25、40、50、80mm
公稱壓力∶ANSI 900、1500、2500 JIS 63K
密 封 面∶RF、RJ
法蘭標準∶JIS B2201-1984、ANSI B16.5-1981等
焊接連接∶嵌接焊SW〔40~80mm〕 對接焊BW〔80mm〕
材 料∶碳鋼〔ZG230-450〕、CrMo鋼、不銹鋼〔ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16〕
上 閥 蓋∶常溫型P -5～+230℃; 伸長I型EI +230~+566℃ (注∶工作溫度不準超過各種材料的允許范圍)
壓蓋型式∶螺栓壓緊式
填 料∶石棉編織填料、石墨填料
