產品名稱：
|

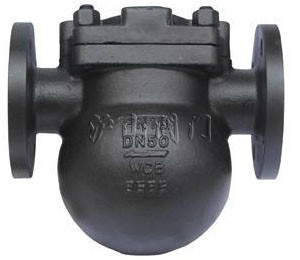

杠桿浮球式蒸汽疏水閥
|
產品型號：
|
FT14H、FT44H
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
杠桿浮球式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6～2.5MPa
|
公稱通徑：
|
DN15-DN100
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、杠桿浮球式蒸汽疏水閥工作原理：
該閥剛啟動時，自動排空氣裝置迅建排除系統中不凝結氣體，當蒸汽和捕凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
二、杠桿浮球式蒸汽疏水閥性能和優缺點：
優點：在高負荷和低負荷時都能工作自如。杠桿結構使運動部件磨損小化，自帶自動排空氣裝置具有良好的排空氣性能；
能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水的佳選擇；
帶破蒸汽汽鎖裝置的杠桿浮球浮球式疏水閥和自由浮球式疏水閥是可能存在蒸汽汽鎖的設備疏水的唯—選擇。
缺點：暴露在低溫環境下可能會受冰凍影響。
三、杠桿浮球式蒸汽疏水閥連續排水量表 【 公斤/小時(kg/h)】
|
FT14/FT44 DN15-25
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.1
|
0.3
|
0.5
|
1
|
2
|
3
|
5
|
7
|
9
|
10
|
12
|
15
|
|
|
2k
|
650
|
775
|
960
|
1125
|
1250
|
|
|
|
|
|
|
|
|
|
7k
|
370
|
460
|
610
|
700
|
790
|
925
|
1030
|
4400
|
|
|
|
|
|
|
10k
|
270
|
370
|
475
|
540
|
600
|
700
|
800
|
890
|
1000
|
1075
|
|
|
|
|
15k
|
170
|
260
|
320
|
370
|
405
|
475
|
535
|
585
|
690
|
780
|
820
|
920
|
|
公斤/小時(kg/h)
|
FT14/FT44 DN32-50
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.1
|
0.3
|
0.5
|
1
|
2
|
3
|
5
|
7
|
9
|
10
|
12
|
15
|
17
|
|
1k
|
2450
|
3050
|
4375
|
5500
|
|
|
|
|
|
|
|
|
|
|
2k
|
1320
|
2270
|
2950
|
3650
|
1550
|
|
|
|
|
|
|
|
|
|
5k
|
1000
|
1300
|
1650
|
2300
|
3050
|
3550
|
4400
|
|
|
|
|
|
|
|
9k
|
850
|
1100
|
1300
|
1700
|
2350
|
3250
|
3510
|
4200
|
4800
|
|
|
|
|
|
12k
|
750
|
950
|
1150
|
1500
|
1950
|
2500
|
3000
|
3400
|
4050
|
4300
|
4430
|
|
|
|
17k
|
510
|
800
|
950
|
1350
|
1780
|
2250
|
2500
|
2850
|
3250
|
3600
|
3900
|
4200
|
4350
|
公斤/小時(kg/h)
|
FT14/FT44 DN65-80
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.1
|
0.3
|
0.5
|
1
|
2
|
3
|
5
|
7
|
9
|
10
|
12
|
15
|
17
|
|
1k
|
4900
|
7100
|
8750
|
11000
|
|
|
|
|
|
|
|
|
|
|
2k
|
2650
|
4550
|
5900
|
7300
|
9100
|
|
|
|
|
|
|
|
|
|
5k
|
2000
|
2700
|
3300
|
4550
|
6100
|
7100
|
8950
|
|
|
|
|
|
|
|
9k
|
1700
|
2150
|
2640
|
3545
|
4780
|
6500
|
7040
|
8450
|
9545
|
|
|
|
|
|
12k
|
1550
|
1900
|
2250
|
2950
|
3860
|
5000
|
5900
|
6830
|
8120
|
8630
|
8860
|
|
|
|
17k
|
1090
|
1590
|
1900
|
2730
|
3550
|
4500
|
5000
|
5700
|
6500
|
7100
|
7950
|
8400
|
8600
|
公斤/小時(kg/h)
|
FT14/FT44 DN100
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.1
|
0.3
|
0.5
|
1
|
2
|
3
|
5
|
7
|
9
|
10
|
12
|
15
|
|
|
2k
|
11000
|
14900
|
16700
|
19100
|
21600
|
|
|
|
|
|
|
|
|
|
7k
|
5900
|
8800
|
10700
|
12700
|
15500
|
17400
|
20700
|
23600
|
|
|
|
|
|
|
10k
|
5100
|
7100
|
8200
|
9900
|
12300
|
15100
|
17300
|
20000
|
22100
|
23400
|
|
|
|
|
15k
|
4200
|
6100
|
7000
|
8350
|
9750
|
10700
|
12200
|
13800
|
15600
|
16400
|
17800
|
|
|
注：①表中的K值代表了相應壓力下的閥座編號；
②壓差是指疏水閥入口端與出口端得壓力差；
③排量是指蒸汽凝結水在單位小時內連續排放的量。
四、杠桿浮球式蒸汽疏水閥主要零件材料和性能參數：
|
零部件名稱
|
材料
|
|
閥體、閥蓋
|
WCB、WC6、
|
|
浮球
|
不銹鋼
|
|
雙閥座
|
不銹鋼
|
|
控制架
|
不銹鋼
|

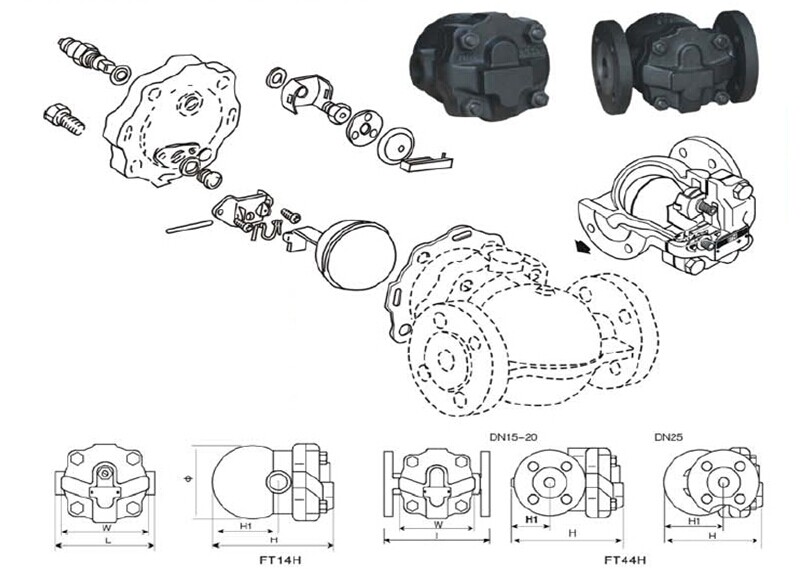

五、杠桿浮球式蒸汽疏水閥技術參數表：?jiǎn)挝?/strong>:mm
|
型號
|
公稱通徑
|
L
|
H
|
H1
|
Φ
|
W
|
|
FT14H 16/25/40
|
15
|
121
|
147
|
51
|
96
|
107
|
|
20
|
121
|
55
|
|
25
|
145
|
166
|
100
|
117
|
|
32～50
|
270
|
238
|
158
|
176
|
147
|
|
FT44H 16/25/40
|
15
|
150
|
147
|
51
|
96
|
|
20
|
150
|
55
|
107
|
|
25
|
160
|
166
|
100
|
117
|
|
32～50
|
270
|
238
|
158
|
176
|
147
|
|
65
|
270
|
210
|
|
80～100
|
350
|
300
|
190
|
210
|
210
|
