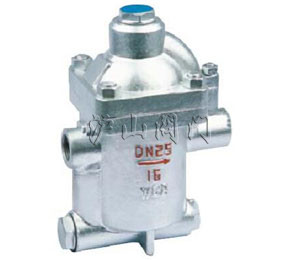

產品名稱：	鐘型浮子式(倒吊桶)疏水閥	產品型號：	ER105、SC15H
驅動方式：	手動	連接形式：	內螺紋
結構形式：	鐘型浮子式	密封材料：	不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ER105鐘型浮子式(倒吊桶)(SC15H)疏水閥特點及性能


1、ER105鐘型浮子式(倒吊桶)(SC15H)疏水閥對凝結水的發生量適應性強．既可間歇排放，又可連續排放。
2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
3、SER25鐘型浮式式(倒吊桶式)疏水閥內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高90％
5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀 態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊．吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖， 空氣氣堵現象。（非凝結性的高溫空氣也可排除）
7、與杠桿機械結合可制成高壓閥。

二、ER105鐘型浮子式(倒吊桶)(SC15H)疏水閥雙閥座差壓機械和SCCV關閉方式


SCCV關閉方式和雙閥座差壓機械安裝在同 單元內壽命長久．當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差．主閥開啟而獲得大排量，使用汽設備迅速啟動，大限度地發揮出機器的熱效率。

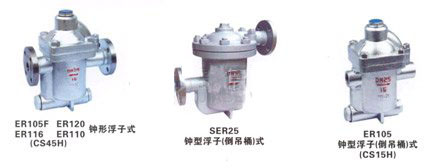

三、ER105鐘型浮子式(倒吊桶)(SC15H)疏水閥主要外型及連接尺寸


產品型號	公稱通徑  DN	連接方式	使用壓力范圍  (Mpa)	高允許溫度℃	閥體材質	主要零件材質	外形尺寸
							L	H1	H2	W
ERl05 (CSl5H-3.7)	20-40	內螺紋  ZG1/2“-1”	0.01-0.3-0.7	220	WCB	SUS (3C rl 3)	200	160	135	-
ERl05F (CS45H-3.7)	15-25 32-50	法蘭	0.01-0.3-0.7	220	WCB	SUS (3C rl 3)	270	160	135	-
ERll01 (C45H-5.12)	15-25 32-50	法蘭	0.01-0.5-1.2	220	WCB	SUS (3C rl3)	310	160 165	131 167	-
ERll6 (CS45H-7.16)	15-25 32-50	法蘭	0.01-0.7-1.6	220	WCB	SUS (3C rl3)	310	160 165	131 167	-
ERl20 (CS45H-8.16)	40-65	法蘭	0.01-0.8-1.6	220	WCB	SUS (3C rl 3)	420	175	214	-
ER25 (CS45H-25-40-64)	15-50	法蘭	0.05-2.5-4.5-6.5	425	WCB	SUS (3C rl 3)	380	210	180	345
ER25W (CS65H-25-40-64)	15-50	承插焊	0.05-2.5-4.5-6.5	425	WCB	SUS f3C r_31	380	210	180	345
