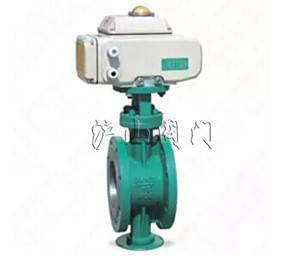

ZARD電動調節型蝶閥


ZARD電動調節型蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電動調節型蝶閥   產品型號 ZARD
  驅動方式 電動   連接形式 法蘭、對夾
  結構形式 三偏心   密封材料 金屬夾石墨密封
  壓力范圍 1.6MPa   公稱通徑 DN50-DN600
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZARD電動調節型蝶閥概述

ZARD電動調節蝶閥采用智能控制,可采用電動或者氣動執行機構,實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊,功能強、體積小、密封性好,性能可靠、配套簡單、流通能力大,等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

二、ZARD電動調節型蝶閥標準規格

閥體型式:扁平鑄造型
閥芯型式:三偏心蝶型
公稱通徑:DN50 ~600 NPS 2〞~24〞
公稱壓力:PN16 ~25 CLASS 150LB
連接方式:法蘭、對夾式
閥蓋形式:一體式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:
電動:DTR系列 、 3810L系列
表面涂漆:綠色 丙稀酸聚胺酯磁漆

三、ZARD電動調節型蝶閥型號編制

Z 執行機構 R 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列自力式調節閥 S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構
R
角行程

D:標準型硬密封調節蝶閥
DF:軟密封調節蝶閥

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN50= DN50
NPS2〞=NPS2〞


四、ZARD電動調節型蝶閥性能

流量特性 近似等百分比
可調范圍 50:1
額定CV值 全腔型CV 85~20500
行程 全開 90° 調節0-70°
允許泄漏量 硬密封:IV級(0.01% 閥額定容量) 軟密封:VI級(氣泡級)
基本誤差% 氣動 ±2 電動±2.0
回差% 氣動 ≤1.5 電動≤1.0
死區% 氣動 ≤0.6 電動≤1.0

五、ZARD電動調節型蝶閥選用參數表

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
額定流量系數Cv 85 180 240 390 690 1000 1760 3390 4730 6700 8900 10500 14800 20500
PTFE填料,金屬密封允許壓差 單位MPa
雙作用氣動執行機構     1.45 0.54 0.79 0.42 0.34 0.1 0.27 0.17 0.12 0.19 0.11 0.04
單作用氣動執行機構     0.82 0.38 0.5 0.44 0.33 0.19 0.38 0.16 0.14 0.14 0.12 0.11
