產品名稱：	自由浮球式(立式)疏水閥	產品型號：	CS41H+3NL
驅動方式：	手動	連接形式：	法蘭
結構形式：	自由浮球式	密封材料：	不銹鋼
壓力范圍：	1.6～2.5MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

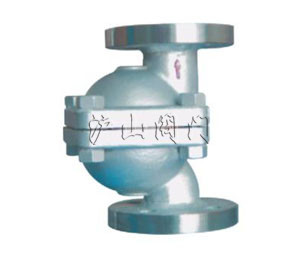

CS41H+3NL自由浮球式(立式)疏水閥介紹

CS41H+3NL自由浮球式(立式)疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。倒置桶式蒸汽疏水閥根據浮力的原理，
使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。能連續排水、性能穩定、排水量大、漏水量小。  連續飽和水，至使設備凝結水滯存量較少、升溫快、
加熱溫度穩定。有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

一、CS41H+3NL自由浮球式(立式)疏水閥主要外形尺寸


尺寸	型號	CS11H-A-150Lb
	口徑DN	15	20	25
	L	120	120	120
	H	170	170	170
	H1	80	80	80

二、CS41H+3NL自由浮球式(立式)疏水閥主要外形尺寸


型號	公稱通徑		L	D	T	G	C	n-Φd	H
CS41H-150Lb	1/2〞	15	210	89	12	35	60.5	4-15	175
	3/4〞	20	210	89	12	43	70	4-15	175
	1〞	25	210	108	12	51	79.5	4-15	175
Cs41h-300Lb	1/2〞	15	210	95	15	35	66.5	4-15	175
	3/4〞	20	210	117	16	43	82.5	4-19	175
	1〞	25	210	124	18	51	89	4-19	175

三、CS41H+3NL自由浮球式(立式)疏水閥主要外形尺寸


型號	公稱通徑	公稱壓力PN（MPa）	管螺紋G/in	外形尺寸
CS11H-16/25-3NL	15	1.6 2.5	G1/2	125
	20		G3/4	125
	25		G1	125
	32		G11/4	200
	40		G11/2	200
	50		G2	200

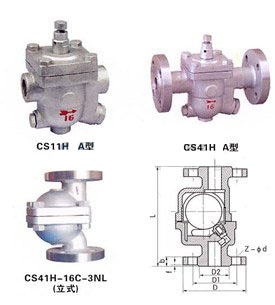

四、CS41H+3NL自由浮球式(立式)疏水閥主要外形尺寸


型號	公稱 通徑	公稱壓力PN（MPa）	外形尺寸
			L	D	D1	D2	f	d	Z-Φd
CS41H-16/25-3NL	15	1.6 2.5	160	95	65	45	2	14	4-14
	20		160	105	75	55	2	14	4-14
	25		160	115	85	65	2	14	4-14
	32		250	140	100	78	2	16	4-18
	40		250	150	110	85	3	16	4-18
	50		250	165	125	100	3	16	4-18
