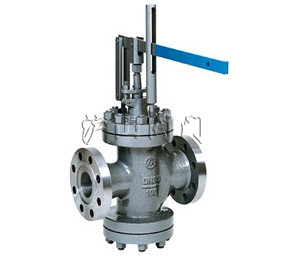

產品名稱：	杠桿式蒸汽減壓閥	產品型號：	Y45Y
驅動方式：	手動	連接形式：	法蘭
結構形式：	杠桿式	密封材料：	硬質合金
壓力范圍：	1.6～16.0MPa	公稱通徑：	DN50-DN500
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、Y45Y杠桿式蒸汽減壓閥結構特點和用處

Y45Y杠桿式蒸汽減壓閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成。采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，升降調節。其調節機構采用杠桿式，可配用角行程電動執行機構，實現遙控和自動控制。本系列減壓比用到0.6較為合適。

本薄膜型減壓閥主要用于蒸汽管路，調節壓力。關廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業中。

二、Y45Y杠桿式蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

三、Y45Y杠桿式蒸汽減壓閥主要技術參數及性能指標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.4	7.04	11	17.6
高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	佳減壓比0.6
溫度-壓力等級	ANSI B16.34
滲漏量	0.5%QMax

四、Y45Y杠桿式蒸汽減壓閥流量系數

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	20	25	50	60	70	110	150	230	420	540	710	1020

五、Y45Y杠桿式減壓閥主要外形尺寸(PN1.6-4.0)

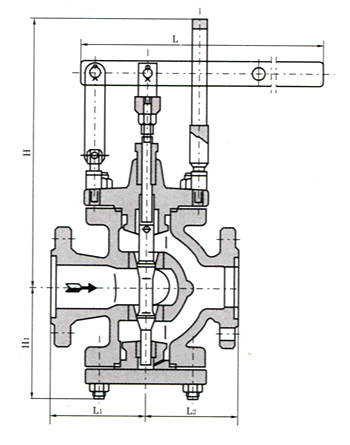

Y45Y杠桿式蒸汽減壓閥結構圖

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	Hl
50	300	150	520	190
65	340	170	540	205
80	380	190	550	215
100	400	215	580	240
125	430	225	620	275
150	450	230	650	320
200	500	260	790	340
250	550	285	850	370
300	750	395	940	460
350	850	445	990	530
400	950	550	1120	660
500	1130	680	1660	800

六、Y45Y杠桿式蒸汽減壓閥主要外形尺寸(PN6.4-10.0)

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	Hl
50	300	150	520	200
65	340	170	540	215
80	380	190	550	225
100	400	215	580	250
125	430	225	620	285
150	450	230	650	330
200	500	260	790	355
250	550	285	850	390
300	750	395	940	480
350	850	445	990	550
400	950	550	1120	700
500	1130	680	1660	820
