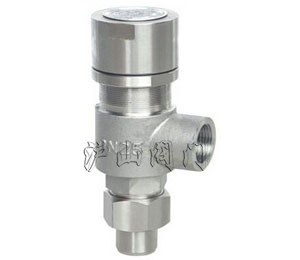

彈簧微啟式外螺紋安全閥


彈簧微啟式外螺紋安全閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 彈簧微啟式外螺紋安全閥   產品型號 A21H、A21W、A21F
  驅動方式 手動   連接形式 外螺紋
  結構形式 微啟式   密封材料 硬質合金
  壓力范圍 1.6~16.0MPa   公稱通徑 DN15-DN25
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、彈簧微啟式外螺紋安全閥概述

   A21F、A21H-C型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。彈簧微啟式安全閥適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上,作為超壓保護裝置。A21Y型彈簧微啟式外螺紋安全閥適用于溫度≤100℃的液化石油氣等。


二、彈簧微啟式外螺紋安全閥系列型號


A21F-16C

A21W-16P A21Y-16C A21Y-16R

A21H-16C

A21W-40P

A21Y-16P

A21Y-40R

A21H-40

A21F-40P



A21Y-64R

A21H-64

A21W-64P



A21Y-100R

A21Y-100

A21W-100P



A21Y-160R

A21H-160

A21W-160P





三、彈簧微啟式外螺紋安全閥主要零部件材料


NO.

零件名稱 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料

1

管接頭

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接頭螺母

35

2Cr13

1Cr18Ni9Ti

3

閥座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

閥體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

閥瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

彈簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

彈簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

鎖緊螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

彈簧導向墊

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

調節螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti



密封面材料

"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體


四、彈簧微啟式外螺紋安全閥外形尺寸和連接尺寸

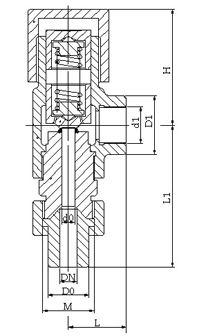

A21安全閥,結構圖
                           A21安全閥  結構圖




型號

公稱通徑 do d Do M d1 D1 L L1 ≈H

A21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G1/2"

30

35

76

66

20

16

20

25

M33×1.5

G3/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160/160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285
