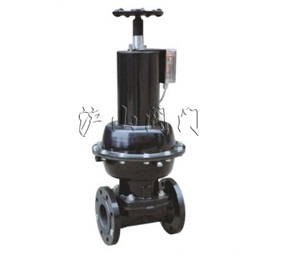

產品名稱：	襯膠氣動隔膜閥(常開型)	產品型號：	EG6K41W(無襯里)、EG6K41J
驅動方式：	氣動	連接形式：	法蘭
結構形式：	直通式	密封材料：	橡膠
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

EG6K41W(無襯里)、EG6K41J(襯膠) 氣動隔膜閥(常開型)介紹

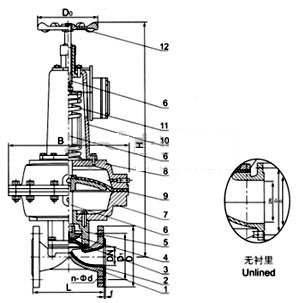

一、EG6K41W(無襯里)、EG6K41J(襯膠) 氣動隔膜閥(常開型)部件列表：

1．閥體　
2．閥體襯里
3．隔膜　
4．閥瓣　
5．下閥桿　
6．閥蓋　
7．氣缸　
8．氣動薄膜　
9．彈簧　
10．氣缸蓋　
11．上閥桿　12．手輪

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

二、EG6K41W(無襯里)、EG6K41J(襯膠) 氣動隔膜閥(常開型)用途

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6

三、EG6K41W(無襯里)、EG6K41J(襯膠) 氣動隔膜閥(常開型)材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼手輪：鑄鐵



四、EG6K41W(無襯里)、EG6K41J(襯膠) 氣動隔膜閥(常開型)測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

五、EG6K41W(無襯里)、EG6K41J(襯膠) 氣動隔膜閥(常開型)主要連接尺寸

DN	公稱壓力  MPa	工作壓力  MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代號  ES	氣源壓力  MPa	氣源接頭  MPa	耗氣量  cm3	質量  Kg/kilos
15	1.6	1.6	108	95	65	4-13.5	2
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25			127	115	85	4-13.5	2	345	140	168	68	0.3~0.4	1/8	196.65	7.3
32			146	140	100	4-17.5	2	363	140	260	68	0.3~0.4	1/8	229.4	8.3
40			159	150	110	4-17.5	2	430	140	260	69	0.3~0.4	1/4	1458.7	14.3
50			190	165	125	4-17.5	2	575	140	260	70	0.3~0.4	1/4	3162.7	256
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3~0.4	1/4	3243	30.8
80			254	200	160	8-17.5	2	769	165	425	71	0.4~0.5	3/8	6636.8	64.9
100			305	220	180	8-17.5	2	816	280	425	71	0.4~0.5	3/8	6948	70.3
125			356	250	210	8-17.5	3	820	280	425	71	0.4~0.5	3/8	7374.2	80.7
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250			635	395	350	12-22	5

注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時，可操作手輪使閥門開啟。
