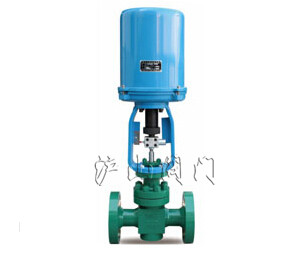

ZHD電動多級調節閥


ZHD電動多級調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電動多級調節閥   產品型號 ZHD
  驅動方式 電動   連接形式 法蘭
  結構形式 多級   密封材料 金屬夾石墨密封墊
  壓力范圍 16.0~42.0MPa   公稱通徑 DN20-DN200
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZHD電動多級調節閥介紹

ZHD型電動多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯,多級減壓,完全控制流過閥內的介質的流速,大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音,穩定的多級別降壓有效使液體不會產生氣蝕,是使用在高壓介質場所性能穩定的控制閥,可選擇多彈簧氣動薄膜機構或電動執行機構等。

二、ZHD電動多級調節閥標準規格

閥體型式:直通鍛造閥體
閥芯型式:多級節流閥芯
公稱通徑:DN20~200 NPS 3/4〞~ 8〞
公稱壓力:PN160 ~ 420 CLASS 900LB ~2500LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:氣動:多彈簧薄膜執行機構 、活塞式執行機構
電動:3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆



三、ZHD電動多級調節閥型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 J:氣動薄膜執行機構
H:氣動活塞執行機構
R:電動3810L執行機構
D:電動PSL執行機構
H直行程

D:多級套筒調節閥
G:軸流迷宮調節閥

PN160=160
CL1500LB=1500 LB

C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材質

DN25= DN25
NPS1〞=NPS1〞

如:Z型氣動薄膜多級套筒調節閥,壓力PN160,閥體材料為A105,公稱通徑DN50,型號為:ZJHD-160 DN50

四、ZHD電動多級調節閥設計特點及應用分析

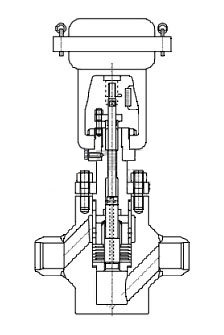

設計特點
◆ 高壓差范圍內連續調節
◆ 采用多級節流介質逐漸減壓,每級壓降都在汽化壓力之上,抗汽蝕,噪音低。
◆ 閥芯采用非平衡式結構,錐面密封,密封效果好。
◆ 套筒結構為多孔籠式,嚴格按所需調節特性排列,調節性能好。
◆ 閥芯上下均設有導向,調節平衡,無振動,自清能力強。
◆ 密封面堆焊硬質合金,閥芯(桿)表面噴涂硬質合金材料,耐沖蝕,壽命長。
應用
◆ 鍋爐給水旁路作為啟動或低負荷運行時候給水調節。
◆ 給水再循環旁路調節(小流量調節閥)。
◆ 高壓旁路噴水減溫,過熱器噴水減溫。
◆ 其他高壓差環境下介質調節。

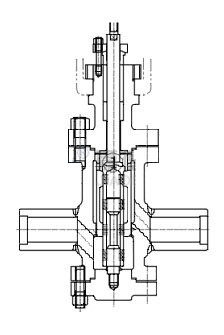

設計特點
◆ 介質軸向流動,經過多級節流盤逐漸降壓,在承受大壓差時抗汽蝕,降噪音。
◆ 閥芯可設計為平衡事和非平衡式,平衡式在平衡孔處設有密封圈。
◆ 閥座為錐形密封面,在閥門關閉時,實現可靠密封。
◆ 密封面堆焊硬質合金,閥芯(桿)表面噴涂硬質合金材料,耐沖蝕,壽命長。
應用
◆ 汽機高壓內、外缸導管,主調節閥等疏水。
◆ 汽機中壓缸、中壓調節閥、低壓缸以及各抽氣系統疏水。
◆ 鍋爐過熱器噴水減溫。
◆ 高壓旁路、各種減溫系統高壓差噴水。
◆ 給水再循環、給水旁路閥、定期排污系統等。
◆ 其他高壓差環境下介質調節。
