一、Q941F電動法蘭球閥概述：
Q941F電動法蘭球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。
Q941F電動法蘭球閥適用于兩位切斷、調節的場合。電動開關型球閥閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
二、Q941F電動法蘭球閥工作原理：
Q941F電動法蘭球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90o）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。

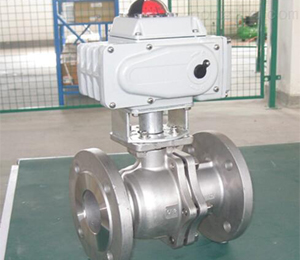

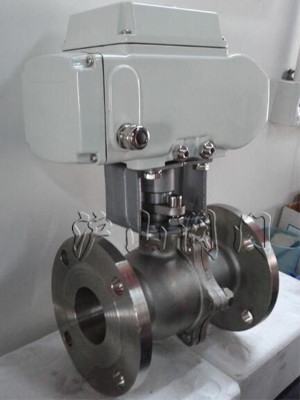

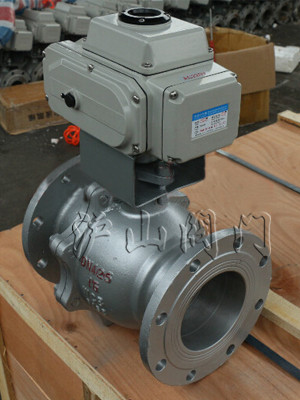

三、Q941F電動法蘭球閥產品實拍：
|
|
|
四、Q941F電動法蘭球閥產品特點：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
6、密封材料為聚四氟乙烯等，具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
五、Q941F電動法蘭球閥主要技術參數：
1、閥體
|
閥體形式
|
直通鑄造閥
|
|
公稱通徑
|
DN15～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、焊接式、螺紋式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓板壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
2、閥內件
3、執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
六、Q941F電動法蘭球閥主要性能指標：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
|
可調范圍
|
250：1
|
350：1
|
七、Q941F電動法蘭球閥主要零件材料：
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
|
2
|
右閥體
|
WCB、CF8、CF8M、CF3M
|
|
3
|
閥座
|
PEFE、PPL、304、316
|
|
4
|
球體
|
2Cr13、304、316
|
|
5
|
閥桿
|
2Cr13、304、316
|
|
6
|
密封填料
|
PTFE/柔性石墨
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|

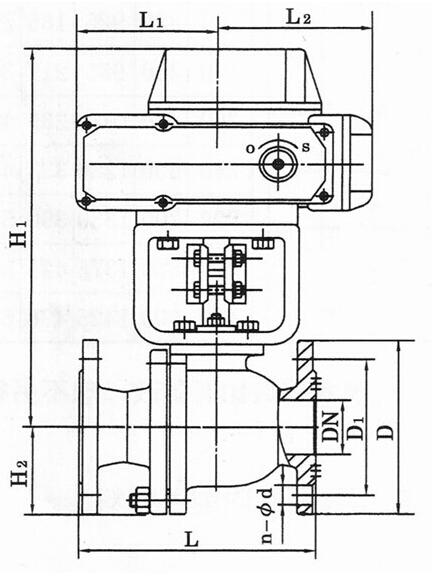

八、Q941F電動法蘭球閥主要外形及連接尺寸：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
44.5
|
49
|
55
|
65
|
65
|
75
|
90
|
95
|
115
|
127
|
140
|
172.5
|
310
|
350
|
|
H1
|
根據所配執行機構而定
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
A、A1
|
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
|
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取新數據。
