一、ZSS/HR氣動O型開關球閥介紹：
ZSS/HR氣動O型開關球閥是直角回轉的開關閥，主要用于介質的切斷控制。該系列球閥適合于嚴密切斷，快速切斷，介質雙向切斷控制。與氣動執行器，電動執行器，電動執行器配套，廣泛適用于造紙、化工、食品加工、石化工業等自控化程度要求較高的過程自控系統中。
二、ZSS/HR氣動O型開關球閥特點：
1、流體阻力小，壓降小，全開的球閥就是一段直通管道，因此流體阻力很小，通過閥體的介質幾乎沒有壓力損失。
2、上下軸承設計：閥體內裝有上下軸承，與閥桿接觸面積大，承載能力高，摩擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。
4、自控程度高：閥體直接與氣動執行器或電動執行器裝配在一起，適合于自控程度高的自動化控制系統。
5、適用范圍廣：硬密封閥座與球在開關過程中具有檫拭作用，它除適合液體介質外，更適合于帶纖維及固體顆粒介質的系統控制。

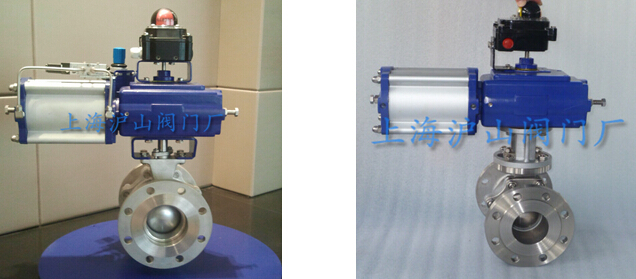

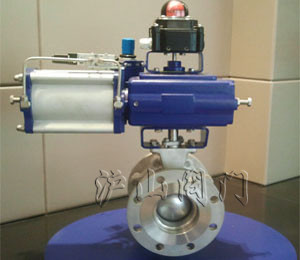

三、ZSS/HR氣動O型開關球閥產品實拍：
四、ZSS/HR氣動O型開關球閥參數：
|
公稱壓力
|
PN1.6、2.5、4.0、6.4Mpa、ANSI 150、300
|
|
公稱通徑
|
DN15~600mm
|
|
流量特性
|
-20~+200℃、-20~+320℃
|
|
連接形式
|
快開
|
|
氣源壓力
|
0.5~0.7Mpa
|
|
球芯型式
|
全通徑O型球
|
五、ZSS/HR氣動O型開關球閥材質：
|
閥 體
|
ZG230～450、ZG1Cr18Ni9 WCB、CF8、CF8M、CF3M
|
|
球 芯
|
ZG1Cr18Ni9 、CF8、CF8M、CF3M
|
|
閥 軸
|
2Cr13、3Cr13、1Cr18Ni19Ti、304、316、 316L、17-4PH
|
|
填 料
|
PTFE、柔性石墨
|
|
導向套
|
銅、304、復合材料
|
|
密封圈
|
增強聚四氟乙烯、PPL
|
可選附件：(1)電磁閥、回訊器 (2)連接法蘭、螺栓：A . A3鋼 B.不銹鋼
六、ZSS/HR氣動O型開關球閥外形連接尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
D3
|
Z-d1
|
|
15
|
130/130/140
|
279
|
95
|
65
|
45
|
14/16/16
|
2
|
40
|
4-Φ14
|
|
20
|
140/140/150
|
282
|
105
|
75
|
55
|
14/16/16
|
2
|
51
|
4-Φ14
|
|
25
|
150/150/165
|
295
|
115
|
85
|
65
|
14/16/16
|
2
|
58
|
4-Φ14
|
|
32
|
165/165/180
|
298
|
135
|
100
|
78
|
16/18/18
|
2
|
66
|
4-Φ18
|
|
40
|
180/180/200
|
325
|
145
|
110
|
85
|
16/18/18
|
3
|
76
|
4-Φ18
|
|
50
|
200/200/220
|
332
|
160
|
125
|
100
|
16/20/20
|
3
|
88
|
4-Φ18
|
|
65
|
220/220/250
|
422
|
180
|
145
|
120
|
18/22/22
|
3
|
110
|
4-Φ18/8-Φ18/8-Φ18
|
|
80
|
250/250/280
|
558
|
195
|
160
|
135
|
20/22/22
|
3
|
121
|
8-Φ18
|
|
100
|
280/280/320
|
573
|
215/230/230
|
180/190/190
|
155/160/160
|
20/24/24
|
3
|
150
|
8-Φ18/8-Φ23/8-Φ23
|
|
125
|
320/320/360
|
605
|
245/270/270
|
210/220/220
|
185/188/188
|
24/28/30
|
3
|
176
|
8-Φ18/8-Φ25/8-Φ25
|
|
150
|
360/360/400
|
644
|
280/300/300
|
295/310/320
|
210/218/218
|
24/28/30
|
3
|
204
|
8-Φ23/8-Φ25/8-Φ25
|
|
200
|
400/400/550
|
850
|
335/360/375
|
295/310/320
|
265/278/282
|
26/34/38
|
3
|
260
|
12-Φ23/12-Φ25/12-Φ30
|
注：表中數據分別為壓力1.6MPa，L結構長度數據可以戶提供。
