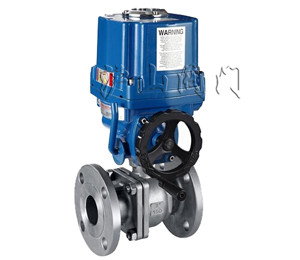

一、QB941F防爆電動球閥概述：
電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用Q型等高性能執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、QB941F防爆電動球閥特點：
1、流體阻力小，球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
三、QB941F防爆電動球閥技術參數：
|
公稱通徑
|
DN15-DN250mm
|
|
公稱壓力
|
1.0、1.6、4.0、6.4Mpa
|
|
適用介質
|
汽油、柴油、煤氣、硝酸類、醋酸類、粘性流體、漿料、易燃易爆、強氧化性介質等
|
|
介質溫度
|
-40℃~180℃ -40℃~+350℃
|
|
泄漏量
|
0符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)、金屬密封(高溫)
|
|
防爆等級
|
dIIBT4(6)
|

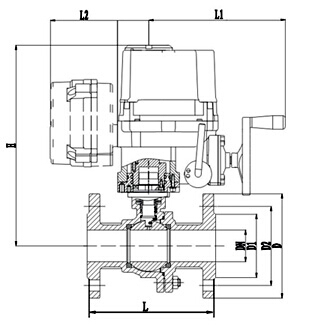

四、QB941F防爆電動球閥主要連接尺寸：
|
公稱通徑DN(mm)
|
尺寸
|
執行機構選配
(常溫常壓)
|
|
L
|
D
|
D2
|
D1
|
L2
|
H
|
L1
|
Z-d
|
|
15
|
130
|
95
|
65
|
45
|
136.5
|
284
|
216
|
4-14
|
JLQ-005
|
|
20
|
140
|
105
|
75
|
55
|
136.5
|
284
|
216
|
4-14
|
JLQ-005
|
|
25
|
150
|
115
|
85
|
65
|
136.5
|
284
|
216
|
4-14
|
JLQ-005
|
|
32
|
165
|
135
|
100
|
78
|
136.5
|
284
|
216
|
4-18
|
JLQ-008
|
|
40
|
180
|
145
|
110
|
85
|
136.5
|
284
|
216
|
4-18
|
JLQ-008
|
|
50
|
200
|
160
|
125
|
100
|
136.5
|
284
|
216
|
4-18
|
JLQ-008
|
|
65
|
220
|
180
|
145
|
120
|
136.5
|
328
|
216
|
4-18
|
JLQ-010
|
|
80
|
250
|
195
|
160
|
135
|
140
|
380
|
270
|
8-18
|
JLQ-015
|
|
100
|
280
|
215
|
180
|
155
|
140
|
387
|
270
|
8-18
|
JLQ-020
|
|
125
|
320
|
245
|
210
|
185
|
140
|
426
|
276
|
8-18
|
JLQ-040
|
|
150
|
360
|
280
|
240
|
210
|
140
|
458
|
290
|
8-23
|
JLQ-080
|
|
200
|
400
|
335
|
295
|
265
|
140
|
698
|
290
|
12-23
|
JLQ-150
|
|
250
|
533
|
405
|
335
|
320
|
140
|
780
|
290
|
12-25
|
JLQ-200
|
