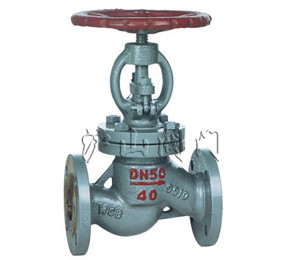

一、J41N液化氣截止閥的概述：
J41N液化氣截止閥采用V型成型四氟為動密封、以填料壓著為初始密封、隨著介質壓力上升而填料密封性能增強、既具有自密封功能、無需人工維護、適用于高中壓輸送管道。本閥全部設有倒密封、閥門開啟時須將閥門完全全開、使倒密封起作用以增加填料使用壽命、尤其以≧DN200的以高進低出的規格、本閥門開啟輕盈、操作力遠遠小于普通閥門。
二、J41N液化氣截止閥結構原理：
1、J41N液化氣截止閥系列產品，是針對燃?xì)饨橘|(zhì)輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的密封結構設計而成。
2、J41N液化氣截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣、燃?xì)夤艿赖膫魉停M足長期可靠使用的要求。其密封性、可維修性、安全性等。
三、J41N液化氣截止閥主要設計標準：
|
設計、制造
|
GB/T12235-89
|
|
法蘭連接
|
JB/T79-94、GB9113-2000
|
|
公稱通徑
|
DN15~DN300mm
|
|
結構長度
|
GB12221-89
|
|
公稱壓力
|
PN1.6、2.5、4.0MP
|
四、J41N液化氣截止閥主要零件材料：
|
閥體、閥蓋
|
閥桿、閥瓣
|
密封面
|
填料
|
|
WCB
|
不銹鋼
|
不銹鋼和尼龍
|
聚四氟乙烯、丁晴橡膠
|
五、J41N液化氣截止閥主要性能參數：
|
公稱壓力
|
殼體試驗
|
密封試驗
|
上密封試驗
|
適用介質
|
適宜溫度
|
|
JIS-10K
|
1.6
|
2.4
|
1.76
|
1.76
|
液化氣、
天然氣等
|
-40~+80℃
|
|
2.5
|
3.75
|
2.75
|
2.75
|
|
JIS-20K
|
4.0
|
6.0
|
4.4
|
4.4
|

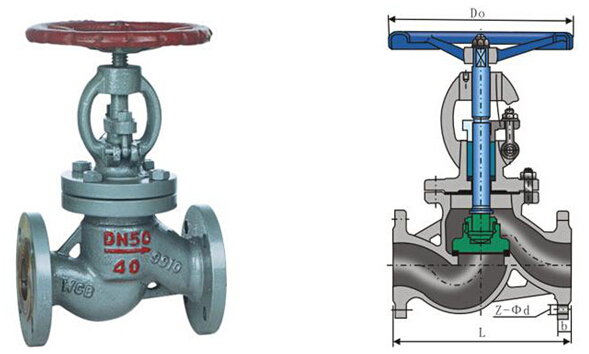

六、J41N液化氣截止閥主要外形尺寸：
|
公稱通徑
DN(mm)
|
J41N-25型主要連接尺寸和外形尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
H
|
H1
|
Do
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
252
|
194
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
270
|
200
|
120
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-14
|
310
|
235
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4-18
|
322
|
260
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-18
|
360
|
345
|
180
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-18
|
405
|
370
|
200
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8-18
|
435
|
420
|
240
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-18
|
475
|
455
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-23
|
525
|
495
|
320
|
