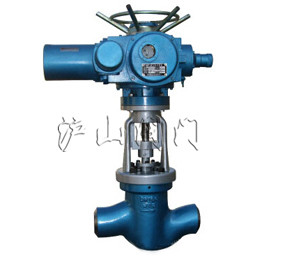

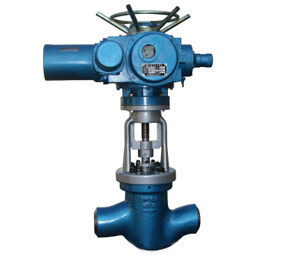

一、J961H高溫高壓電動截止閥簡介：
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
|
連接形式
|
焊接
|
材質
|
碳鋼、不銹鋼、鉻鉬鋼
|
|
公稱通徑
|
DN10-100（mm）
|
適用介質
|
水、蒸氣、油品等
|
|
壓力環境
|
高壓（PN1.6～32.0Mpa）
|
工作溫度
|
高溫
|
|
標準
|
國標
|
外形
|
大型
|
|
流動方向
|
雙向
|
驅動方式
|
電動執行器
|
|
零部件及配件
|
執行器
|
形態
|
旋轉式
|
|
類型(通道位置)
|
直通式
|
技術電話
|
021-31007323
|
二、制造驗收技術標準：
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
三、J961H高溫高壓電動截止閥主要性能和使用范圍：
|
產品型號
|
公稱壓力 PN(MPa)
|
試驗壓力 (MPa)
|
工作壓力 (MPa)
|
工作溫度 (℃)
|
適用介質
|
|
殼體強度
|
密封
|
P54
|
P55
|
P57
|
|
J961H/Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤425
|
水、蒸汽、油品
|
|
J961H/Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
|
J961H/Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
|
J961H/Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
|
J961Y—P54/100V
|
20
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
|
J961Y—P54/140V
|
25
|
38
|
28
|
14
|
/
|
/
|
|
J961Y—P54/170V
|
32
|
48
|
36
|
17
|
/
|
/
|
|
J961Y—P55/100V
|
25
|
38
|
28
|
/
|
10
|
/
|
≤550
|
|
J961Y—P55/140V
|
32
|
48
|
36
|
/
|
14
|
/
|
|
J961Y—P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
|
J961Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J961Y—P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
|
J961Y—P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
四、J961H高溫高壓電動截止閥主要零件材料:
|
零件名稱
|
閥體
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
閥桿螺母
|
緊固件
|
|
J961H型
|
25 WCB
|
25 WCB
|
鉻不銹鋼鉻 鉬鋁鋼氮化
|
鉻不銹鋼
|
鉻不銹鋼
|
柔性 石墨
|
鋁青銅
|
優質碳鋼 鉻鉬鋼
|
|
J961Y型
|
25 WCB
|
25 WCB
|
鉻不銹鋼鉻 鉬鋁鋼氮化
|
25
|
硬質合金
|
|
J61Y-P54型 J961Y-P54型
|
12Cr1MoV WC6
|
12Cr1MoV WC6
|
20Cr1Mo1VA 38Cr1MoAIA
|
12Cr1MoV
|
硬質合金
|
|
J61Y-P55型 J961Y-P55型
|
12Cr1MoV WC6
|
12Cr1MoV WC6
|
20Cr1Mo1VA 38Cr1MoA1A
|
12Cr1MoV
|
硬質合金
|
|
J61Y-P57型 J961Y-P57型
|
12Cr1MoV WC9
|
12Cr1MoV WC9
|
20Cr1Mo1VA 38Cr1MoAIA
|
12Cr1MoV
|
硬質合金
|

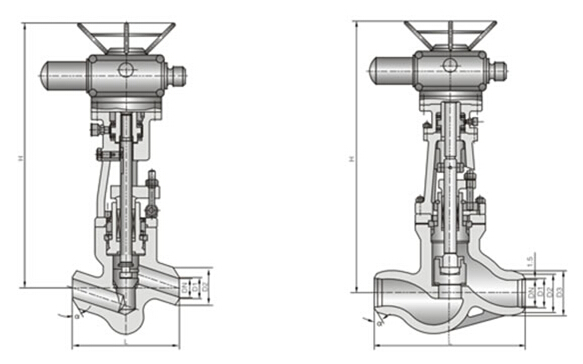

五、J961H高溫高壓電動截止閥 產品外形圖及主要連接尺寸：
|
公稱通徑 DN(mm)
|
連接尺寸 (mm)
|
|
L
|
D1
|
D2
|
D3
|
|
H
|
|
15
|
150
|
17
|
36
|
/
|
375°
|
518
|
|
20
|
135170
|
22
|
42
|
/
|
375°
|
518
|
|
25
|
135170
|
26
|
42
|
/
|
375°
|
518
|
|
32
|
170180
|
31
|
44
|
/
|
375°
|
560
|
|
40
|
230
|
38
|
60
|
/
|
375°
|
545
|
|
50(1)
|
250
|
50
|
82
|
/
|
32°
|
728
|
|
50(2)
|
320350
|
50
|
82
|
/
|
32°
|
748
|
|
65
|
370260
|
69
|
100
|
110
|
32°
|
829
|
|
80
|
400430470
|
84
|
108
|
130
|
32°
|
898
|
|
100
|
455560
|
107
|
144
|
165
|
32°
|
913
|
|
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V
|
|
15
|
150
|
17
|
40
|
/
|
375°
|
518
|
|
20
|
135170
|
22
|
46
|
/
|
375°
|
518
|
|
25
|
135170
|
26
|
46
|
/
|
375°
|
518
|
|
32
|
170180
|
31
|
49
|
/
|
375°
|
560
|
|
40
|
230
|
38
|
60
|
/
|
375°
|
545
|
|
50(1)
|
250
|
50
|
90
|
/
|
32°
|
728
|
|
50(2)
|
320350
|
50
|
90
|
/
|
32°
|
748
|
|
65
|
370260
|
69
|
104
|
115
|
32°
|
829
|
|
80
|
400430470
|
84
|
110
|
140
|
32°
|
898
|
|
100
|
455560
|
107
|
148
|
170
|
32°
|
913
|
