產品名稱：
|

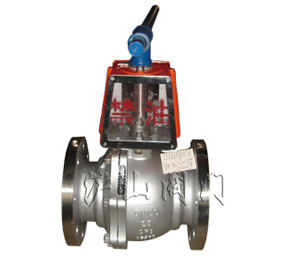

QY41F氧氣球閥
|
產品型號：
|
QY41F
|
|
適用溫度：
|
-20~150℃
|
連接形式：
|
法蘭
|
|
壓力范圍：
|
1.6～4MPa
|
公稱通徑：
|
DN15-DN400
|
|
常用材質：
|
WCB、304、銅
|
技術咨詢：
|
021-31007323
|
一、QY41F氧氣球閥簡介：
QY41F氧氣球閥是氧氣管網專用閥門的一種，它除了具有普通球閥功能外還具有阻燃性好，導電性能好，傳熱快，結構緊湊，防油，安全可靠等特點。隨著冶金工業的發展，氧氣球閥與氧氣專用截止閥一起被廣泛應用于鋼鐵，冶金，醫藥，化工等行業。
二、QY41F氧氣球閥設計特色
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有佳的防燃阻火性能；
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠；
3、法蘭端均設有導電螺孔，以防靜電。
三、QY41F氧氣球閥技術參數
|
公稱壓力
|
1.6
|
2.5
|
4
|
|
水壓強度試驗壓力Mpa
|
2.4
|
3.75
|
6
|
|
水壓密封試驗壓力Mpa
|
1.76
|
2.75
|
4.4
|
|
氣壓強度試驗壓力Mpa
|
1.76
|
2.75
|
4.4
|
|
氣壓密封試驗壓力Mpa
|
1.76
|
2.75
|
4.4
|
|
最大工作壓力Mpa
|
1.6
|
2.5
|
4
|
|
工作溫度
|
-20~150℃
|
|
適用介質
|
氧氣,氮?dú)?/span>,空氣等
|
四、QY41F氧氣球閥零部件材料
|
零件名稱
|
殼體
|
球體
|
閥桿
|
手柄
|
墊片,填料密封圈
|
|
材料
|
16-4硅黃銅
|
不銹鋼或銅合金
|
不銹鋼
|
碳鋼
|
聚四氟乙烯
|
五、QY41F氧氣球閥外形尺寸
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
凸面法蘭
RF
Q41F
Q41PPL
16C
16P
16R
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
78
|
140
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4-14
|
84
|
160
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4-14
|
95
|
180
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4-18
|
150
|
250
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4-18
|
150
|
300
|
|
50
|
200
|
160
|
125
|
100
|
18
|
4-18
|
170
|
350
|
|
65
|
220
|
180
|
145
|
120
|
20
|
4-18
|
195
|
350
|
|
80
|
250
|
195
|
160
|
135
|
20
|
8-18
|
215
|
400
|
|
100
|
280
|
215
|
180
|
155
|
20
|
8-18
|
250
|
500
|
|
125
|
320
|
245
|
210
|
185
|
22
|
8-18
|
265
|
600
|
|
150
|
360
|
280
|
240
|
210
|
24
|
8-23
|
270
|
800
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12-23
|
330
|
1200
|
|
2.5MPa
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
103
|
140
|
|
凸面法蘭
RF
Q41F
Q41PPL
25
25P
25R
|
20
|
140
|
105
|
75
|
55
|
16
|
4-14
|
112
|
160
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4-14
|
123
|
180
|
|
32
|
165
|
135
|
100
|
78
|
18
|
4-18
|
150
|
250
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
156
|
300
|
|
50
|
200
|
160
|
125
|
100
|
20
|
8-18
|
172
|
350
|
|
65
|
220
|
180
|
145
|
120
|
22
|
8-18
|
197
|
350
|
|
80
|
250
|
195
|
160
|
135
|
22
|
8-23
|
222
|
400
|
|
100
|
280
|
230
|
190
|
160
|
24
|
8-23
|
253
|
500
|
|
125
|
320
|
270
|
220
|
188
|
28
|
8-25
|
275
|
600
|
|
150
|
360
|
300
|
250
|
218
|
30
|
8-25
|
286
|
800
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-25
|
340
|
1200
|
