產品名稱：
|
GL41H過濾器
|
產品型號：
|
GL41H-16
|
|
適用介質：
|
水、蒸汽、油
|
連接形式：
|
法蘭
|
|
壓力范圍：
|
1.0-2.5MPa
|
公稱通徑：
|
DN20-DN500
|
|
常用材質：
|
鑄鐵、WCB、304、316
|
技術咨詢：
|
021-31007323
|
一、GL41H-10~16法蘭連接鐵制Y型過濾器概述
GL41H-10~16法蘭連接鐵制Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護閥門設備的正常使用。Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
二、GL41H-10~16法蘭連接鐵制Y型過濾器主要性能參數
|
型號
|
PN
|
工作壓力 (Mpa)
|
適用溫度 (℃)
|
適用介質
|
|
GL41H-10
|
10
|
1.0
|
≤ 120
|
水、蒸汽、油
|
|
GL41H-16
|
16
|
1.6
|
≤ 200
|
水、蒸汽、油
|
|
GL41H-16Q
|
16
|
1.6
|
≤ 220
|
水、蒸汽、油
|
三、GL41H-10~16法蘭連接鐵制Y型過濾器零部件材料
|
GL41H型號
|
材料
|
|
閥體、閥蓋
|
過濾網
|
螺塞
|
墊片
|
|
GL41H-10
|
灰鑄鐵
|
不銹鋼
|
可鍛鑄鐵
|
橡膠石棉板
|
|
GL41H-16
|
灰鑄鐵
|
不銹鋼
|
可鍛鑄鐵
|
橡膠石棉板
|
|
GL41H-16Q
|
球磨鑄鐵
|
不銹鋼
|
可鍛鑄鐵
|
橡膠石棉板
|

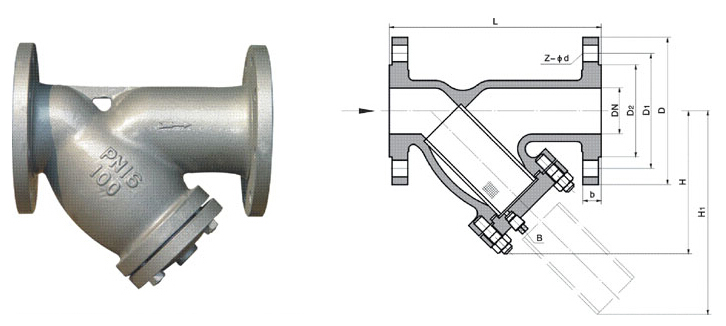

四、GL41H-10~16法蘭連接鐵制Y型過濾器產品外形及結構尺寸（PN16）
|
型號
|
DN
|
L
|
D
|
z×ød
|
H
|
重量/kg
|
|
GL41H-10
|
50
|
250
|
160
|
4×ø18
|
168
|
|
|
65
|
280
|
180
|
4×ø18
|
185
|
|
80
|
315
|
195
|
4×ø18
|
200
|
|
100
|
370
|
215
|
8×ø18
|
255
|
|
125
|
450
|
245
|
8×ø18
|
295
|
|
150
|
510
|
280
|
8×ø23
|
345
|
|
200
|
560
|
335
|
8×ø23
|
425
|
|
250
|
745
|
390
|
12×ø23
|
515
|
|
300
|
780
|
440
|
12×ø23
|
600
|
|
GL41H-16Q
|
50
|
250
|
160
|
4×ø18
|
168
|
|
65
|
280
|
180
|
4×ø18
|
185
|
|
80
|
315
|
195
|
8×ø18
|
200
|
|
100
|
370
|
215
|
8×ø18
|
255
|
|
125
|
450
|
245
|
8×ø18
|
295
|
|
150
|
510
|
280
|
8×ø23
|
345
|
|
200
|
560
|
335
|
12×ø23
|
425
|
|
250
|
745
|
405
|
12×ø25
|
515
|
|
300
|
780
|
460
|
12×ø25
|
600
|
|
GL41H-16
|
32
|
180
|
135
|
4×ø18
|
90
|
4.9
|
|
40
|
220
|
145
|
4×ø18
|
125
|
7.3
|
|
50
|
240
|
160
|
4×ø18
|
145
|
10.1
|
|
65
|
280
|
180
|
4×ø18
|
165
|
14
|
|
80
|
320
|
195
|
8×ø18
|
210
|
19.2
|
|
100
|
380
|
215
|
8×ø18
|
250
|
27
|
|
125
|
440
|
245
|
8×ø18
|
295
|
49.7
|
|
150
|
480
|
280
|
8×ø23
|
335
|
59.4
|
|
200
|
600
|
335
|
12×ø23
|
380
|
97.2
|
|
250
|
605
|
405
|
12×ø25
|
430
|
132.4
|
|
300
|
635
|
460
|
12×ø25
|
460
|
173.2
|
|
350
|
696
|
520
|
16×ø25
|
495
|
230
|
|
400
|
790
|
580
|
16×ø30
|
560
|
320
|
|
450
|
850
|
640
|
20×ø30
|
641
|
460
|
