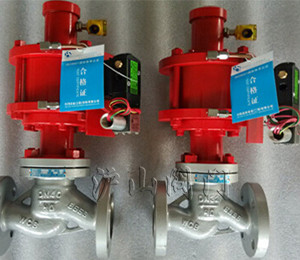

J641H氣動程控截止閥


J641H氣動程控截止閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱

J641H氣動程控截止閥

  產品型號

J641H

  驅動方式

氣動

  連接形式

法蘭

  結構形式

直通式

  密封材料

不銹鋼

  壓力范圍

4.0MPa

  公稱通徑

DN15-DN50

  常用材質

碳鋼、不銹鋼

  技術咨詢

021-31007323

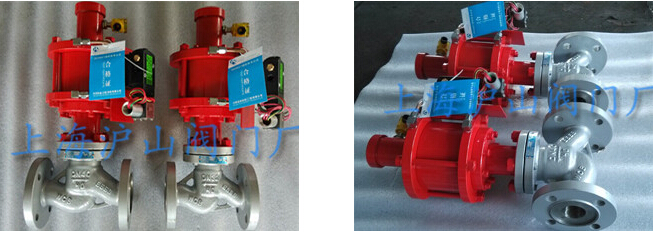

氣動程控截止閥產品實拍

一、氣動程控截止閥用途和性能規范

 1、用途:J641H-25氣動程控截止閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。

 2、氣動程控截止閥性能規范:

規格(DN)

15

20

25

32

40

50

公稱壓力(Mpa)

4.0

4.0

4.0

4.0

4.0

4.0

密封試驗壓力(Mpa)

4.4

4.4

4.4

4.4

4.4

4.4

閥體強度試驗壓力(Mpa)

6

6

6

6

6

6

工作溫度()

40℃∽200℃或-40℃∽425℃, 按訂貨技術要求

適用介質

水、蒸汽、油品、氣體

閥瓣開啟高度(mm)

15

18

18

22

27

30

 二、作用原理及結構說明

    當控制器按事先編好的程序對某個電磁換向閥輸出一個電信號,該電磁換向閥動作,使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔,推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出。

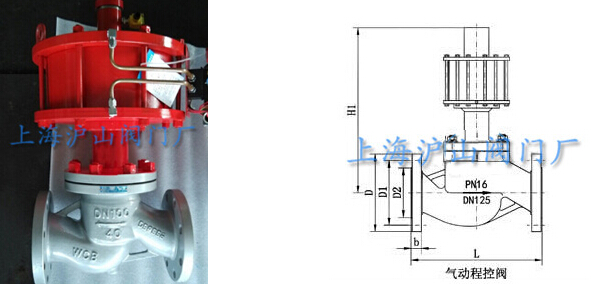

三、氣動程控截止閥主要外型和連接尺寸

氣動程控截止閥主要外型和連接尺寸

1、氣動程控截止閥連接尺寸(mm)

DN

L

D

D1

D2

b

zФ

15

130

95

65

45

14

4Ф14

20

150

105

75

55

14

4Ф14

25

160

115

85

65

14

4Ф14

32

180

135

100

75

16

4Ф18

40

200

145

110

85

16

4Ф18

50

230

160

125

100

16

4Ф18

65

290

180

145

120

16

8Ф18

80

310

195

160

135

20

8Ф18

100

350

215

180

155

20

8Ф23

125

400

245

210

185

22

8Ф25

150

480

280

240

210

24

8Ф25

200

600

335

295

265

26

12Ф25

 2、氣動程控截止閥主要零件材料:

閥體

WCB



附件:按訂貨要求提供

閥瓣

WCB

閥桿

2Cr13

電磁換向閥

二位五通(外購件)

上蓋

WCB

閥位顯示

外購件

填料

F4

氣源處理器

外購件
