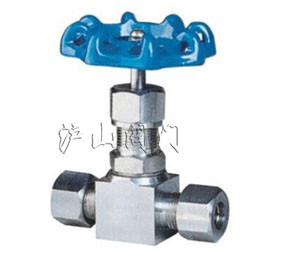

一、產品概述

針型閥密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。手動截止閥、球閥可安裝在管路的任何位置上。

二、結構圖



三、主要外形及連接尺寸

型號	公稱直徑 DN(mm)	尺 寸						重量(kg)
		L	D1	H	H1	h	M1
JJY1-320	5	104	65	104	112	14	M22×1.5	1.0

四、主要性能規范



型號	公稱壓力(Mpa)	試驗壓力PS(Mpa)			工作壓力(Mpa)	工作溫度(℃)	適用介質
		殼體	密封(液)	密封(氣)
JJY1-320-DN5	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油氣 水、酸、蒸汽、 油品等
						C≤425℃

五、主要零件材料

零件名稱	閥桿、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
JJY1-320-DN5	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼
