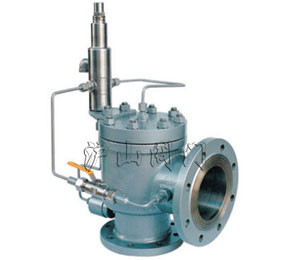

產品名稱：
|
先導式安全閥
|
產品型號：
|
A46F、Ax46F(Y)
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
先導式
|
密封材料：
|
硬質合金、不銹鋼
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN25-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
A46F、Ax46F(Y)先導式安全閥用途
A46F先導式安全泄壓閥是一種新穎結構的安全閥. 主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的佳超壓保護裝置，其主要特點是變彈簧直接作用為導閥間接作用，提高了運行的靈敏度，而且精度高，重套筒活塞式，雙重密封閥座結構，動作精度高，重復性好，回座快，不泄漏，能帶高背壓排放，工作壽命長，工作穩定可靠，它還可在線調校，反復啟跳排放后， 仍然能自動回座，關閉嚴密操作維護方便。
產品型號
|
(K)AX46F(Y)-16
|
AF46Y-16
|
|
(K)AX46F(Y)-25
|
AF46Y-25
|
|
(K)AX46F(Y)-40
|
AF46Y-40
|
|
(K)AX46F(Y)-64
|
AF46Y-64
|
|
(K)AX46F(Y)-100
|
AF46Y-100
|
先導式安全閥主要零件材料
|
序號No.
|
零件名稱 Name of part
|
AX46Y/F AF46Y/F材料 Materials
|
KAX46Y/F材料 Materials
|
|
1
|
閥體 Body
|
WCB
|
WCB
|
|
2
|
閥瓣 Disc
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
|
3
|
導向套 Guide sleeve
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
4
|
彈簧 Spring
|
50CrVA
|
50CrVA
|
|
5
|
O型圈 O type ring
|
氟橡膠 Viton
|
氟橡膠 Viton
|
|
6
|
閥蓋 Bonnet
|
25
|
25
|
|
7
|
導閥 Pilot valve
|
部件 Part
|

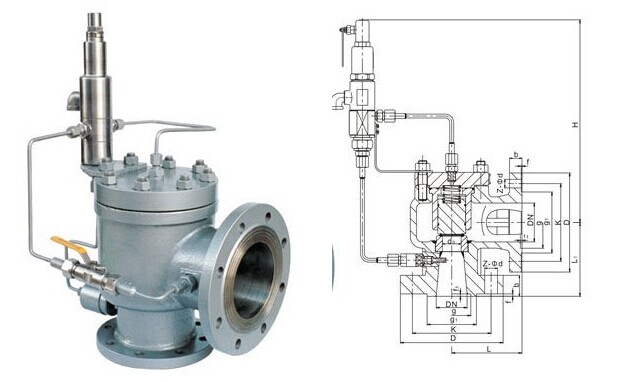

先導式安全閥主要連接尺寸
|
公稱通徑DN
|
尺寸 Size
|
|
d0
|
L
|
L1
|
L2
|
H
|
DN’
|
D
|
D1
|
D2
|
D6
|
b
|
Z-￠d
|
D’
|
D1’
|
D2’
|
D6’
|
b’
|
Z-￠d’
|
|
(K)Ax46F-16 (K)Ax46Y-16 Ax46Y-16
|
|
25
|
15
|
110
|
95
|
150
|
365
|
32
|
115
|
85
|
65
|
-
|
16
|
4-￠14
|
140
|
100
|
78
|
-
|
18
|
4-￠18
|
|
32
|
20
|
115
|
100
|
150
|
375
|
40
|
140
|
100
|
78
|
-
|
18
|
4-￠18
|
150
|
110
|
85
|
-
|
18
|
4-￠18
|
|
40
|
25
|
120
|
110
|
160
|
390
|
50
|
150
|
110
|
85
|
-
|
18
|
4-￠18
|
165
|
125
|
100
|
-
|
20
|
4-￠18
|
|
50
|
32
|
135
|
120
|
160
|
410
|
65
|
165
|
125
|
100
|
-
|
20
|
4-￠18
|
185
|
145
|
120
|
-
|
20
|
4-￠18
|
|
65
|
40
|
160
|
140
|
175
|
435
|
80
|
185
|
145
|
120
|
-
|
20
|
4-￠18
|
200
|
160
|
135
|
-
|
20
|
8-￠18
|
|
80
|
50
|
170
|
135
|
175
|
451
|
100
|
200
|
160
|
135
|
-
|
20
|
8-￠18
|
220
|
180
|
155
|
-
|
22
|
8-￠18
|
|
100
|
65
|
195
|
175
|
195
|
500
|
125
|
220
|
180
|
155
|
-
|
22
|
8-￠18
|
250
|
210
|
185
|
-
|
24
|
8-￠18
|
|
125
|
80
|
210
|
190
|
220
|
536
|
150
|
250
|
210
|
185
|
-
|
22
|
8-￠18
|
285
|
240
|
210
|
-
|
24
|
8-￠23
|
|
150
|
100
|
255
|
230
|
265
|
623
|
175
|
285
|
240
|
210
|
-
|
24
|
8-￠23
|
315
|
270
|
240
|
-
|
26
|
8-￠23
|
|
200
|
125
|
300
|
260
|
300
|
690
|
250
|
340
|
295
|
265
|
-
|
26
|
12-￠23
|
405
|
355
|
320
|
-
|
30
|
12-￠26
|
|
(K)Ax46F-25 (K)Ax46Y-25 Ax46Y-25
|
|
25
|
15
|
110
|
95
|
150
|
365
|
32
|
115
|
85
|
65
|
-
|
16
|
4-￠14
|
140
|
100
|
78
|
-
|
18
|
4-￠18
|
|
32
|
20
|
115
|
100
|
150
|
375
|
40
|
140
|
100
|
78
|
-
|
18
|
4-￠18
|
150
|
110
|
85
|
-
|
18
|
4-￠18
|
|
40
|
25
|
120
|
110
|
160
|
390
|
50
|
150
|
110
|
85
|
-
|
18
|
4-￠18
|
165
|
125
|
100
|
-
|
20
|
4-￠18
|
|
50
|
32
|
135
|
120
|
160
|
410
|
65
|
165
|
125
|
100
|
-
|
20
|
4-￠18
|
180
|
145
|
120
|
-
|
20
|
4-￠18
|
|
65
|
40
|
160
|
140
|
175
|
435
|
80
|
185
|
145
|
120
|
-
|
22
|
8-￠18
|
200
|
160
|
135
|
-
|
20
|
8-￠18
|
|
80
|
50
|
170
|
135
|
175
|
451
|
100
|
200
|
160
|
135
|
-
|
22
|
8-￠18
|
220
|
180
|
155
|
-
|
22
|
8-￠18
|
|
100
|
65
|
195
|
175
|
195
|
500
|
125
|
230
|
190
|
160
|
-
|
24
|
8-￠23
|
250
|
210
|
185
|
-
|
22
|
8-￠18
|
|
125
|
80
|
210
|
190
|
220
|
526
|
150
|
270
|
220
|
188
|
-
|
28
|
8-￠26
|
285
|
240
|
210
|
-
|
24
|
8-￠23
|
|
150
|
100
|
255
|
230
|
265
|
623
|
175
|
300
|
250
|
218
|
-
|
30
|
8-￠26
|
310
|
270
|
240
|
-
|
26
|
8-￠23
|
|
200
|
125
|
300
|
260
|
300
|
690
|
250
|
360
|
310
|
278
|
-
|
34
|
12-￠26
|
405
|
355
|
320
|
-
|
30
|
12-￠26
|
|
(K)Ax46F-40 (K)Ax46Y-40 Ax46Y-40
|
|
25
|
15
|
110
|
95
|
150
|
365
|
32
|
115
|
85
|
65
|
58
|
16
|
4-￠14
|
140
|
100
|
78
|
-
|
18
|
4-￠18
|
|
32
|
20
|
115
|
100
|
150
|
375
|
40
|
140
|
100
|
78
|
66
|
18
|
4-￠18
|
150
|
110
|
85
|
-
|
18
|
4-￠18
|
|
40
|
25
|
120
|
110
|
160
|
390
|
50
|
150
|
110
|
85
|
78
|
18
|
4-￠18
|
165
|
125
|
100
|
-
|
20
|
4-￠18
|
|
50
|
32
|
135
|
120
|
160
|
410
|
65
|
165
|
125
|
100
|
88
|
20
|
4-￠18
|
185
|
145
|
120
|
-
|
20
|
4-￠18
|
|
65
|
40
|
160
|
140
|
175
|
435
|
80
|
185
|
145
|
120
|
110
|
22
|
8-￠18
|
200
|
160
|
135
|
-
|
20
|
8-￠18
|
|
80
|
50
|
170
|
135
|
175
|
451
|
100
|
200
|
160
|
135
|
121
|
22
|
8-￠18
|
220
|
180
|
155
|
-
|
22
|
8-￠18
|
|
100
|
65
|
195
|
175
|
195
|
500
|
125
|
235
|
190
|
160
|
150
|
24
|
8-￠23
|
250
|
210
|
185
|
-
|
22
|
8-￠18
|
|
125
|
80
|
210
|
190
|
220
|
526
|
150
|
270
|
220
|
188
|
176
|
28
|
8-￠26
|
285
|
240
|
210
|
-
|
24
|
8-￠23
|
|
150
|
100
|
255
|
230
|
265
|
623
|
170
|
300
|
250
|
218
|
204
|
30
|
8-￠26
|
310
|
270
|
240
|
-
|
26
|
8-￠23
|
|
200
|
125
|
300
|
260
|
300
|
690
|
250
|
375
|
320
|
282
|
260
|
38
|
12-￠30
|
405
|
355
|
320
|
-
|
30
|
12-￠26
|
|
(K)Ax46F-64 (K)Ax46Y-64 (K)Ax46Y-64
|
|
25
|
15
|
110
|
100
|
160
|
365
|
32
|
140
|
100
|
78
|
58
|
22
|
4-￠18
|
140
|
100
|
78
|
66
|
18
|
4-￠18
|
|
32
|
20
|
130
|
110
|
160
|
375
|
40
|
155
|
110
|
82
|
66
|
24
|
4-￠23
|
150
|
110
|
85
|
76
|
18
|
4-￠18
|
|
40
|
25
|
130
|
120
|
170
|
445
|
50
|
170
|
125
|
95
|
76
|
24
|
4-￠23
|
165
|
125
|
100
|
88
|
20
|
4-￠18
|
|
50
|
32
|
135
|
130
|
195
|
460
|
65
|
180
|
135
|
105
|
88
|
26
|
4-￠23
|
185
|
145
|
120
|
110
|
22
|
8-￠18
|
|
65
|
40
|
175
|
160
|
225
|
495
|
80
|
205
|
160
|
130
|
110
|
28
|
8-￠23
|
200
|
160
|
135
|
121
|
22
|
8-￠18
|
|
80
|
50
|
175
|
160
|
225
|
525
|
100
|
215
|
170
|
140
|
121
|
30
|
8-￠23
|
235
|
190
|
160
|
150
|
24
|
8-￠23
|
|
100
|
65
|
195
|
195
|
245
|
565
|
125
|
250
|
200
|
168
|
150
|
32
|
8-￠26
|
270
|
220
|
188
|
176
|
28
|
8-￠25
|
|
150
|
100
|
280
|
265
|
265
|
610
|
200
|
345
|
280
|
240
|
204
|
38
|
8-￠34
|
375
|
320
|
282
|
260
|
38
|
12-￠30
|
|
200
|
125
|
300
|
295
|
300
|
680
|
250
|
405
|
345
|
300
|
260
|
44
|
12-￠34
|
450
|
385
|
345
|
313
|
42
|
12-￠34
|
|
(K)Ax46F-100 (K)Ax46Y-100 (K)Ax46Y-100
|
|
25
|
15
|
110
|
100
|
160
|
365
|
32
|
140
|
100
|
78
|
58
|
24
|
4-￠18
|
140
|
100
|
78
|
66
|
18
|
4-￠18
|
|
32
|
20
|
130
|
110
|
160
|
375
|
40
|
155
|
110
|
82
|
66
|
24
|
4-￠23
|
150
|
110
|
85
|
76
|
18
|
4-￠18
|
|
40
|
25
|
130
|
120
|
170
|
445
|
50
|
170
|
125
|
95
|
76
|
26
|
4-￠23
|
165
|
125
|
100
|
88
|
20
|
4-￠18
|
|
50
|
32
|
135
|
130
|
195
|
460
|
65
|
195
|
145
|
112
|
88
|
28
|
4-￠26
|
185
|
145
|
120
|
110
|
22
|
8-￠18
|
|
65
|
40
|
175
|
160
|
225
|
495
|
80
|
220
|
170
|
138
|
110
|
32
|
8-￠26
|
200
|
160
|
135
|
121
|
22
|
8-￠18
|
|
80
|
50
|
175
|
160
|
225
|
525
|
100
|
230
|
180
|
148
|
121
|
34
|
8-￠26
|
235
|
190
|
160
|
150
|
24
|
8-￠23
|
|
100
|
65
|
195
|
195
|
245
|
565
|
125
|
265
|
210
|
172
|
150
|
38
|
8-￠30
|
270
|
220
|
188
|
176
|
28
|
8-￠25
|
|
150
|
100
|
280
|
265
|
265
|
610
|
200
|
355
|
290
|
250
|
204
|
46
|
12-￠34
|
375
|
320
|
282
|
260
|
38
|
12-￠30
|
|
200
|
125
|
300
|
295
|
300
|
680
|
250
|
430
|
360
|
312
|
260
|
54
|
12-￠41
|
450
|
385
|
345
|
313
|
42
|
12-￠34
|
先導式安全閥零件：
|
NO.
|
零件名稱
|
Ax46Y/F材料
|
KAX46Y/F材料
|
|
1
|
閥體
|
WCB
|
WCB
|
|
2
|
閥瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
|
3
|
導向套
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
4
|
彈簧
|
50CrVA
|
50CrVA
|
|
5
|
O型圈
|
氟橡膠
|
氟橡膠
|
|
6
|
閥蓋
|
25
|
25
|
|
7
|
導閥
|
部件
|
先導式安全閥結構特性：
1、閥座軟密封保證安全閥起跳前后的良好密封性。
2、允許工作壓力接近安全閥的整定壓力。
3、較小超壓就能使安全閥主閥迅速達到全啟狀態。
4、安全閥動作性能和開啟高度不受背壓的影響。
5、啟閉壓差可調。
6、導閥不流動型結構設計減少了有害介質的排放和環境污染。
7、可在線檢測安全閥的整定壓力。
先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。
先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的佳超壓保護裝置。
當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，后使得流體重新進入主閥的圓頂氣室，關閉主閥。
先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
先導式安全閥操作：
一、投用安全閥
1、先投子閥
2、后投主閥
先導式安全閥切除安全閥：
1、先切主閥
2、后切子閥
先導式安全閥標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
