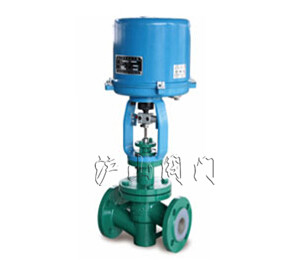

ZRHCF襯氟調節閥


ZRHCF襯氟調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 ZRHCF襯氟調節閥   產品型號 ZRHCF
  驅動方式 電動   連接形式 法蘭
  結構形式 單座   密封材料 聚四氟乙烯
  壓力范圍 1.6~2.5MPa   公稱通徑 DN20-DN150
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323





一、ZRHCF襯氟調節閥介紹

ZRHCF襯氟調節閥是一種波紋管密封單座調節閥,該閥接觸介質部位采用高壓注塑工藝,襯有能耐強腐蝕介質如:鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封,廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。

二、ZRHCF襯氟調節閥標準規格

閥體型式:直通鑄造球型襯氟閥體
閥芯型式:非平衡式單座襯氟柱塞閥芯
公稱通徑:DN20~150 NPS 3/4~ 6
公稱壓力:PN16 ~ 25 CLASS 150/300LB
連接方式:法蘭:FF、RFMFRTJ
閥蓋形式:襯氟波紋管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:聚四氟乙烯
執行機構:電動:3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

三、ZRHCF襯氟調節閥型號編制

Z

執行機構

H

結構形式

-公稱壓力

閥體材質

公稱通徑

Z系列電動調節閥

  R:電動3810L執行機構
D:電動PSL執行機構

H直行程

CF:標準型襯氟調節閥

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M

DN25= DN25
NPS1=NPS1

如:Z型電動襯氟調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZRHCF-16C DN50

四、ZRHCF襯氟調節閥性能

流量特性

直線、等百分比、快開

可調范圍

30:1

額定CV

等百分比CV6.3~400 ,直線CV6.9~440

允許泄漏量

軟密封:VI級(氣泡級)
泄漏量標準:GB/T 4213

性能指標



氣動

電動

基本誤差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死區%

≤0.6

≤1.0

始終點偏差%

±2.5

±2.5

額定行程偏差%

≤2.5

≤2.5

五、ZRHCF襯氟調節閥選用參數表

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

額定流量系數Cv

等百分比



8

12

20

32

50

70

100

200

240

直線

5

10

16

25

38

63

80

120

220

300

行程

16mm

25 mm

40mm

60mm

電動執行機構

大允許壓差(MPa

型號

推力(N

3810L-08

800

2.38

1.52

















3810L-20

2000

4.77

3.05

1.86

1.19

0.76











3810L-30

3000





2.79

1.79

1.14











3810L-50

5000





4.66

2.98

1.91

1.13

0.6

0.47





3810L-65

6500











1.35

0.8

0.57

0.39

0.26

3810L-99

10000

















0.61

0.42
