產品名稱：
|
ZZYP(M、N)型自力式減壓閥組
|
產品型號：
|
ZZYP(M、N)型
|
|
驅動方式：
|
自力式
|
連接形式：
|
法蘭
|
|
結構形式：
|
單路，雙路
|
密封材料：
|
氟塑料
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
ZZYP(M、N)型自力式調節閥組不是孤零安裝在管道上，而是配合其它閥門或管道聯合安裝在系統中，通常有單路減壓和雙路減壓自力式調節閥兩種．用戶可以根據需要訂購
□單路減壓

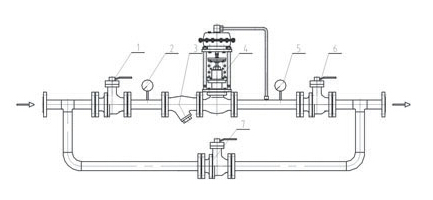

一、用于各種氣體及低粘度液體的減壓
1、閥前手動球閥2、閥前壓力表3、過濾器(介質確認無顆粒可省略)
4、自力式減壓閥5、閥后壓力表6、 閥后手動球閥7、旁通球閥
備注：1、根據需要，閥組后還可安裝止回閥、安全閥(是否允許而定)
2、旁通管可根據現場空間布置在與自力式閥同一水平面上或同一垂直面上
二、用于各種高粘度液體的介質減壓
相對于氣體減壓而言，只是自力式倒裝而已
用于蒸汽減壓的自力式
冷凝器使用前請灌滿冷水
□雙路減壓
雙路減壓只用在工況特別重要，系統不允許出故障的系統中，平常一路工作，一路關閉備用，只要流量足夠，不需要同時開啟兩路減壓，以免出現閥開度過小產生震蕩和噪聲，影響閥使用壽命。
一、用于各種氣體及低粘度液體的減壓
1、過濾器2、手動球閥3、壓力表4、自力式壓力調節閥5、壓力表6、手動球閥(安裝時件1前用戶自配手動球閥)
二、用于各種高粘度液體介質的減壓
同氣體減壓，只是自力式閥門倒裝便可

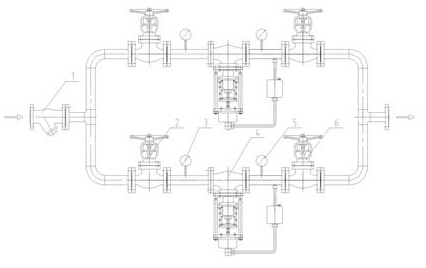

三、用于蒸汽減壓的自力式雙路閥組
安裝時件1前用戶自配手動截止閥
□設計、安裝減壓閥組注意事項
安裝時，應注意以下幾點：
(1)閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。
(2)閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
(3)取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。
(4)為便于現場維修及操作，調壓閥四周應留有適當空間。
(5)當介質為潔凈氣體或液體時，閥前過濾器可不安裝。
(6)調壓閥通徑過大(DN≥100時)，應有固定支架。
(7)當確認介質很潔凈時，件3可不安裝。
(8)位置實在不允許時，傍通閥(手動)可以省略(我們不推薦)。
(9)閥組后根據需要用戶可選配止回閥、安全閥等。
(10)自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、傍通閥、過濾器則不能小于管道直徑。

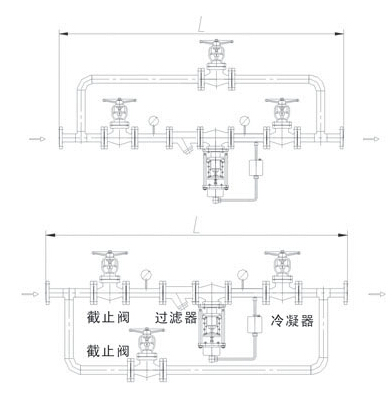

□外形尺寸
減壓閥組關鍵是總長L的確定，至于自力式閥門的尺寸見ZZYP(M、N)篇
以控制蒸汽為例，控制其它介質總長類同，當然，尺寸L用戶也可根據需要定
|
DN
|
L
|
|
PN16/25/20/40
|
PN50/60/100/110
|
|
20/G3/4″
|
1433
|
1673
|
|
25
|
1463
|
1673
|
|
32
|
1652
|
1812
|
|
40
|
1862
|
2042
|
|
50
|
2043
|
2253
|
|
65
|
2582
|
2732
|
|
80
|
2642
|
2852
|
|
100
|
3073
|
3313
|
|
125
|
3580
|
3880
|
|
150
|
3970
|
4180
|
|
200
|
4750
|
4900
|
|
250
|
5640
|
5775
|
|
300
|
6450
|
6600
|
