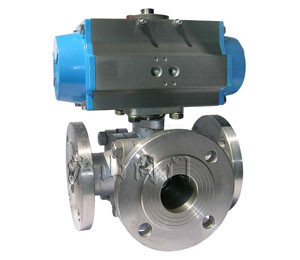

不銹鋼三通球閥憑借其流體阻力小、結構簡單、體積小、重量輕、 適用范圍廣等優點而深受消費者喜愛。不銹鋼三通球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。氣動三通球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥較適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。今天，小編將帶大家了解閥門行業中不銹鋼三通球閥的一些性能特點和工作原理。
一、不銹鋼三通球閥的工作原理：
1、開啟過程：
A、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上；
B、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座；
C、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉；
D、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
2、關閉過程：
A、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉；
B、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°；
C、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°；
D、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
二、不銹鋼三通球閥結構特點：
1、上裝式結構：對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。本類閥門在管道中一般應當水平安裝；
2、啟閉無摩擦：完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題；
3、低扭矩設計：特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉；
4、楔形密封結構：閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證；
5、單閥座設計：消除了閥門中腔介質因異常升壓而影響使用安全的問題；
6、密封面的自清潔結構：當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
三、不銹鋼三通球閥具有以下優點：
1、流體阻力小，其阻力系數與同長度的管段相等；
2、結構簡單、體積小、重量輕；
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用；
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制；
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便；
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕；
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
|
