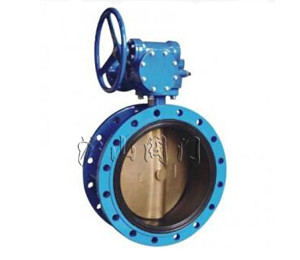

法蘭蝶閥具有小巧輕便，容易拆裝及維修的提點，還可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。密封件可更換，且密封可靠達到雙向密封。蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。該閥可設計成法蘭連接和對夾連接。驅動方式可選擇手動、電動或氣動。
法蘭蝶閥主要就是蝶閥與法蘭的鏈接，法蘭蝶閥有著一些本質的特性。該閥門主體件材料為碳鋼,閥體、法蘭蝶閥蝶板接納鋼板焊接形式,其優點是整機重量輕,而且鋼板比鑄鐵致密封性高,易保證閥門在高真空下工作。為了防止焊接應力變形,焊接后,進行去應力處理,以保證裝配后直至安裝不變形,確保閥門使用性能。
法蘭蝶閥的設計特點:
1、雙向密封
通常傳統法蘭蝶閥，由于其結構上原因，在反方向（不利于密封方向）工作壓力下，不能很好的密封，國家相關標準也未有雙向密封的強制規定，但本公司設計的閥門可保證在PN工況下達到雙向密封的效果。既可以使用貫穿螺栓，也可以用單側螺栓分別連接，利于更換、維修管道。軸與板可用錐銷、扭矩螺釘或無銷連接，實現啟閉。雙側法蘭按連接標準將校正孔全部做出，在安裝過程中容易找正。
2、采用自密封設計理念
閥瓣密封圈用橡膠直接以鋸齒狀嵌入閥瓣，無須使用壓圈或螺栓固定，從而避免了采用傳統螺栓壓板型密封而導致的密封圈受力不均，使螺栓脫落以及密封圈過早損壞。密封圈在反方向工作壓力的作用下，產生自密封力，使密封比壓增加，密封圈壓緊閥座，反方向工作壓力愈大，則自密封力也愈大，從而使密封圈與閥座結合緊密，達到雙向密封的效果。
3、閥瓣剛性好，不易變形
法蘭蝶閥DN300以上的閥瓣為雙平板桁架流通式結構，流阻小，剛性好，在反方向工作壓力下，不易產生變形，使密封圈不會隨著閥瓣變形而脫離閥座最佳密封點，從而保證了密封圈的密封效果。
