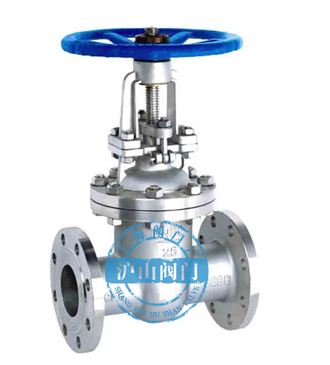

不銹鋼閘閥分為主要有按閘板的構造、按閥桿的構造來分類的，當然如果按材質分，可分為不銹鋼閘閥，碳鋼閘閥等等。不銹鋼閘閥是指關閉件沿通路中心線的垂直方向移動的閥門，在管路中主要作切斷用。本文就兩個分類的閘閥產呂的具體特點作如下介紹：
一、按不銹剛閘板的構造可分：
1）平行式不銹鋼閘閥：密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。在平行式不銹鋼閘閥中，以帶推力楔塊的結構常為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。
2）楔式不銹鋼閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52′，3°30′，5°， 8°， 10°等，角度的大小主要取決于介質溫度的高低。一般工作溫度愈高，所取角度應愈大，以減小溫度變化時發生楔住的可能性。優點：對密封面角度的精度要求較低，溫度變化不易引起楔住的現象，密封面磨損時，可以加墊片補償。但這種結構零件較多，在粘性介質中易粘結，影響密封。更主要是上、下?lián)醢彘L期使用易產生銹蝕，閘板容易脫落。
二、按不銹鋼閥桿的構造可分為：
1）明桿不銹鋼閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用；
2）暗桿不銹鋼閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。這種結構的優點是：閘閥的高度總保持不變，因此安裝空間小，適用于大口徑或?qū)Π惭b空間受限制的閘閥。此種結構要裝有開閉指示器，以指示開閉程度。這種結構的缺點是：閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞。
